трубы PEX в ППЭ изоляции

Гибкие предизолированные трубопроводы торговой марки MICROFLEX (МИКРОФЛЕКС) — это поставляемый на российский рынок продукт компании MICROFLEX (Бельгия). Теплоизоляция труб из сшитого полиэтилена вспененным полиэтиленом применяется в качестве внешних инженерных сетей подземного бесканального типа прокладки при строительстве трубопроводов отопления, горячего и холодного водоснабжения (ГВС и ХВС), охлаждения, кондиционирования и систем напорной канализации. Трубы этого типа идеально подходят для использования в коммунальных инженерных сетях при капитальном ремонте существующих трубных коммуникаций в районах плотной городской застройки, а также при загородном строительстве объектов частного сектора и объектов коммерческого назначения (торговые центры, гостиницы, бассейны, стадионы и иные объекты).

Конструкция теплоизоляции труб MICROFLEX.

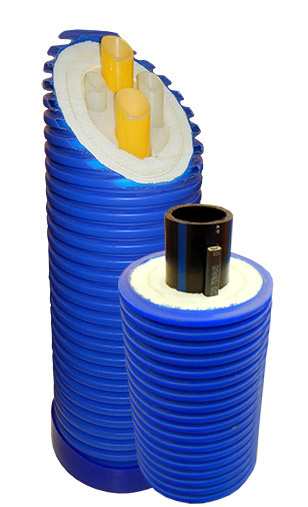

Гибкие трубы MICROFLEX изготавливаются из поперечно сшитого полиэтилена (PE-Xа) и могут комплектоваться в одно-, двух-, трех- и четырех трубном варианте сборки в одной внешней изолирующей оболочке. Использование сборки нескольких труб с теплоизоляцией в одной трубе-оболочке - аналогичная конструкция производится компанией СТС Изоляция для стальных труб в теплоизоляции жестким ППУ - снижает занимаемое гибкими трубами в ППЭ изоляции пространство, ускоряет работы по прокладке и монтажу сетей, а также ускоряет процесс подключения трубопроводов к сетям тепла, холода, горячей и холодной воды или услуг по сбросу бытовых стоков.

Теплоизоляционный слой из вспененного полиэтилена (ППЭ) также изготавливается с применением технологий сшивки молекулярных связей данного теплоизоляционного материала, а внешний защитный кожух представляет из себя двухслойную конструкцию из полиэтилена высокой плотности низкого давления (ПВПНД) — гладкую внутри и гофрированную с внешней стороны. Теплоизоляция гибких труб из сшитого полиэтилена состоит из нескольких слоев вспененного полиэтилена, обернутых вокруг внутренней трубы. Это придает тепловой трубной сборной конструкции «труба в трубе» большую гибкость и помогает в процессе транспортировки и монтажа.

Основные технические характеристики гибких труб MICROFLEX.

В зависимости от транспортируемой среды трубы MICROFLEX изготавливаются с разными метрическими параметрами и техническими характеристиками.

Трубы МИКРОФЛЕКС для систем отопления (с антидиффузионным барьерным слоем желтого цвета):

• диаметры 25 - 160 мм.
• SDR - 7,4 и 11,0.
• рабочая температура - 95 градусов С.
• рабочее давление — 6 и 10 атм. (0,6 и 1,0 МПа).

Трубы МИКРОФЛЕКС для систем горячего водоснабжения (ГВС), (с прозрачным антидиффузионным барьерным слоем):

• диаметры 25 - 160 мм.
• SDR — 10,0.
• рабочая температура — 65 - 95 градусов С.
• рабочее давление — 10 атм. (1,0 МПа).

Трубы МИКРОФЛЕКС для систем холодного водоснабжения (ХВС) и напорной канализации:

• диаметры 32 - 125 мм.
• SDR — 11,0.
• рабочая температура — 10 - 25 градусов С.
• рабочее давление — 16 атм. (1,6 МПа).

Трубы МИКРОФЛЕКС для систем охлаждения и кондиционирования:

• диаметры 32 - 110 мм.
• SDR — 11,0.
• рабочая температура — -10 градусов С.
• рабочее давление — 16 атм. (1,6 МПа).

Преимущество применения труб MICROFLEX.

Трубы гибкие полиэтиленовые MICROFLEX в теплоизоляции ППЭ гарантируют качественную теплоизоляцию трубопровода, гарантию высокой герметичности, прочности и одновременно пластичности трубы и водонепроницаемости защитного внешнего кожуха (оболочки), что обеспечивается за счет коррозионной стойкости и высоких теплофизических характеристик сшитого полиэтилена трубы и теплоизоляционного слоя.

Высокая химическая стойкость полиэтилена PE-Xа также способствует удлинению срока надежной работы трубных систем МИКРОФЛЕКС, которая при соблюдении эксплуатационных режимов, составляет не менее 50 лет.

Гибкие трубы MICROFLEX могут изготавливаться с саморегулирующимся нагревательным кабелем внутри трубной конструкции, который поддерживает постоянную температуру внутри трубопровода. Применяемый в трубах MICROFLEX греющий кабель для теплоизоляции труб (аналогичная по функциям система, применяемая для подогрева стальных труб в ППУ изоляции) состоит из двух параллельных многожильных проводников из меди с оловянным покрытием и полупроводниковым нагревательным элементом. Проводник имеет полимерное изоляционное покрытие (кожух) из олефина и фторполимера.

За счет абразивной прочности и одновременно гладкости внутренней поверхности стенки трубы из сшитого полиэтилена системы МИКРОФЛЕКС не истираются в процессе эксплуатации, сохраняют свои прочностные характеристики при длительном периоде эксплуатации, а внутренняя поверхность трубы не зарастает внутри трубными отложениями систем водоснабжения, отопления и канализации. Гладкая внутренняя поверхность трубопровода также снижает расход электроэнергии и ресурс насосного оборудования при прокачивании жидкости в данной трубной системе.

Теплоизоляция из вспененного полиэтилена не впитывает влагу. По этой причине даже в случае повреждения внешней гидроизоляции и попадания грунтовых вод внутрь трубопровода роста тепловых потерь и разрушения системы теплоизоляции не произойдет.

Способы прокладки и соединения гибких труб MICROFLEX.

Трубопроводы гибкие МИКРОФЛЕКС прокладываются бесканальным способом без необходимости строительства бетонных лотков и преимущественно используются при строительстве систем вторичных разводящих (внутри квартальных) трубопроводов тепловых сетей. Полиэтиленовые гибкие трубы не нуждаются в отводах, неподвижных опорах и компенсаторах (самокомпенсирующиеся), легко обходят за счет своей гибкости объекты локальных препятствий при прокладке трубопровода. За счет высокой пластичности сшитого полиэтилена трубы выдерживают цикл заморозки и оттаивания на протяжении всего срока работы трубопровода. Легкость труб из пластиков позволяет быстро монтировать трубы большой протяженности небольшим количеством работников без привлечения габаритного оборудования и специальной строительной техники.

Для на нежности и быстроты монтажа гибких теплоизолированных полиэтиленовых труб МИКРОФЛЕКС производитель предлагает следующие способы присоединения труб на ответвлениях и подключении к сетям и конечным потребителям:

• резьбовые латунные фитинги (с переходом на резьбу),
• латунные фитинги с переходом на сталь (под сварку),
• сварные соединения (РЕХ-РЕХ или РЕ-РЕ),
• пресс-фитинги.

Рекомендуемая глубина прокладки данных труб составляет не менее одного метра. Трубы MICROFLEX (МИКРОФЛЕКС) производятся и перевозятся в бухтах диаметром 1,5 — 2,4 метра, длина труб на бухте зависит от внешнего диаметра теплоизолированной ППЭ трубы.
