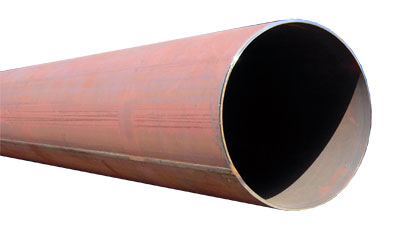

трубы стальные

Сталь давно считается самым прочным материалом для производства различных механических конструкций, в том числе и трубопроводных систем различного назначения. Большим преимуществом стальных труб является их относительно невысокая стоимость. На сегодняшний день сталь является самым распространенным материалом для трубопроводных систем. Однако у стальных труб есть и существенные недостатки, один из которых заключается в необходимости нанесения антикоррозионной защиты (покрытия) на стальные трубы. Для предохранения от ржавчины, в частности, широко используют цинковые покрытия.

По определению стальная труба представляет собой изделие из стали с кольцеобразным, овальным, многоугольным или другим полым поперечным сечением. Стальные трубы выпускают в широком диапазоне диаметров, толщин стенок, марок стали и различных классов точности.

Стальные трубы различают по способу производства, форме сечения, назначению и условиям применения (для канализации, водопровода, нефти, газа, горячей воды и пр.). Каждый вариант использования стальных труб требует использования соответствующих составов, создания тех или иных форм и достижения определенных значений прочности, а также обладает различной степенью стойкости к коррозии и газам. Трубы, изготовленные из стали, могут иметь длину от 5 до 12 метром и различное поперечное сечение – круглое, овальное, многоугольное.

Подобные изделия соединяют посредством муфт либо дополнительных отрезков с резьбой, а также путем специальной газо- или электросварки. С помощью отрезков конструкции собирать легче, однако потом в нее сложнее вставить новую арматуру: при раскручивании трубы в одном месте происходит излишнее ее затягивание в другом, что лишает области соединений достаточной прочности. При использовании муфт необходимо учитывать, что для стыковки стальных труб нужны только детали из стали (но не чугунные, например). Чугунные фитинги, сами по себе довольно надежные, но если их соединять со стальными элементами, то в результате химических процессов происходит «слипание» деталей друг с другом, что затрудняет замену вышедших из строя частей трубопроводной системы.

Стальные трубы бывают двух типов: общего или целевого назначения, которое определяется ГОСТом. Они применяются при проведении геологической разведки и добыче нефти, при прокладке водо- и газопроводных сетей.

Стальные трубы отличаются высокой теплопроводностью, поэтому их широко используют при устройстве отопительных систем.

К достоинствам стальных труб следует отнести высокую механическую прочность, стойкость к повышенным давлениям и высоким температурам.

Необходимо учитывать, однако, что оцинкованные трубы нельзя использовать в системах теплоснабжения по причине разрушения цинкового покрытия при воздействии высоких температур.

Для изготовления стальных труб используют и хромосодержащую нержавеющую сталь. Хром обеспечивает высокую стойкость к коррозии, потому такие трубы долговечны в эксплуатации труб для водопроводов внутренних сетей в жилых домах. Однако такие трубы имеют высокую стоимость и достаточно трудоемкий процесс монтажа.

Срок службы стальных труб варьируется в зависимости от вида трубопровода и составляет в средней примерно 15 – 20 лет на трубопроводах внутренних сетей и 33 – 50 лет на трубопроводах больших диаметров в нефтегазовой сфере.

Стальные трубы применяются в строительстве пока чаще других/ Для локальных систем используют так называемые водогазопроводные сварные трубы с диаметром условного прохода от 6 до 150 мм. Выпускаются три типа труб: легкие (рассчитанные на давление до 0,6 МПа), средние (0,6 – 1 МПа) и тяжелые (давление более 1 МПа). Кроме того, выпускаются бесшовные горячекатанные трубы больших диаметров (от 45 до 550 мм). Стальные трубы могут быть обычными (черными) и оцинкованными. Они имеют довольно большой вес. Так, труба с условным проходом 15 мм весит 1,25 кг.

Положительным свойством стальных труб является низкий коэффициент линейного расширения (ТКЛР) – 0,012 мм/мК; он в 5 – 10 раз ниже, чем у полимерных.

При транспортировании по стальным трубам холодной воды в отапливаемых помещениях из-за высокой теплопроводности стали (74 Вт/мК) они могут «отпотевать». По той же причине стальные трубы при прокладке в грунте могут замерзать. При подаче горячей воды трубы изнутри быстро обрастают продуктами коррозии и другими отложениями, что резко снижает их пропускную способность.

Стальные трубы соединяют на резьбе с помощью фланцев или сварки. Монтаж системы довольно трудоемок; после длительной эксплуатации разобрать систему трудно, а порой просто невозможно. Трубы бесшовные горячедеформированные

К данному виду металлопродукции относятся горячедеформированные трубы бесшовные общего назначения из углеродистой и легированной стали, изготавливаемые по наружному диаметру, толщине стенки и длине согласно ГОСТ 8731-78.

По длине трубы стальные г/д изготовляются:

• трубы бесшовные немерной длины — от 4 до 12,5 м;
• трубы бесшовные мерной длины — в пределах немерной;
• трубы бесшовные кратной мерной длины — в пределах немерной длины с припуском на каждый рез по 5 мм;
• трубы бесшовные приблизительной длины — в пределах немерной длины.

Предельные отклонения по длине труб стальных г/д мерной длины и длины кратной мерной, не должны превышать +10 мм — при длине до 6 м; +15 мм — при длине свыше 6м или с наружным диаметром более 152 мм.

В зависимости от показателей качества трубы стальные должны изготовляться следующих групп:

• А — трубы стальные с нормированием механических свойств из стали марок Ст2сп, Ст4сп, Ст5сп, Ст6сп по ГОСТ 380-88;
• Б — трубы стальные с нормированием химического состава из спокойной стали марок по ГОСТ 380, ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281;
• В — трубы стальные с нормированием механических свойств и химического состава из стали марок по ГОСТ 380, ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281;
• Г — трубы стальные с нормированием химического состава из стали марок по ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281, с контролем механических свойств на термообработанных образцах. Нормы механических свойств труб стальных г/д должны соответствовать указанным в стандартах на сталь;
• Д — трубы стальные без нормирования механических свойств и химического состава, но с нормированием испытательного гидравлического давления.

Многие фирмы предлагают широкий ассортимент труб марки Ст20, изготовляемых из конструкционной углеродистой стали обыкновенного качества. Напоминаем, что трубы Ст20 отличаются детали низкой твердости и высокой вязкости. Как правило, трубы Ст20 применяются на неответственных участках. В настоящее время трубы Ст20 получили широкое применение на машиностроительных предприятиях. Заменить сталь данной марки в трубах Ст20 можно сталями марок Ст15 и Ст10.

Трубы электросварные

Трубы электросварные подразделяются на:

• квадратные;
• прямоугольные;
• овальные;
• круглые.

Трубы электросварные прямошовные из углеродистой и низколегированной стали, применяются для создания трубопроводов и конструкций различного назначения.

В качестве материала для изготовления труб электросварных используется сталь марок: Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп (согласно ГОСТ 380 10) и 10пс, 20, 35, 45, 08кп (согласно ГОСТ 1050).

Трубы электросварные круглые изготовляются диаметром:

• от 10 до 530мм согласно ГОСТ 10705-91;
• от 478 до 1420мм согласно ГОСТ 10706-76.

Трубы прямоугольные и трубы квадратные изготовляются согласно ГОСТ 13663-86.

Сортамент соответствует:

• для труб квадратных — ГОСТ 8639-82;
• для труб прямоугольных — ГОСТ 8645-68;
• для труб овальных — ГОСТ 8642-68;
• для труб круглых — ГОСТ 10704-91.

На трубах электросварных диаметром 57мм и более допускается один поперечный шов. Трубы диаметром 820мм и более имеют два продольных и один поперечный шов.

В зависимости от назначения трубы квадратные и трубы прямоугольные изготовляют:

• немерной длины — от 1.5 до 9м;
• мерной длины — от 5 до 9м;
• длины кратной мерной — любой кратности, не превышающей нижнего предела, установленного для мерных труб.

Трубы диаметром свыше 426мм изготовляют только немерной длины.

Трубы прямоугольные и квадратные мерной и кратной длины производятся как с обрезкой концов и снятием заусенцев, так и без них.

В зависимости от показателей качества производятся трубы электросварные:

• — с нормированием механических свойств;
• Б — с нормированием химического состава;
• В — с нормированием механических свойств и химического состава;
• Д — с нормированием испытательного гидравлического давления.

Трубы квадратные и трубы прямоуголные производятся термически обработанными (по всему объему трубы или по сварному соединению), горячередуцированными и без термической обработки.

Толщина стенки труб квадратных и труб прямоугольных варьируются от 10 до 100 мм.

Профили стальные гнутые замкнутые сварные

Профили стальные гнутые замкнутые сварные изготовляют по ГОСТ 30245-2003.

В зависимости от назначения профили изготовляют:

• немерной длины — от 80 до 300 мм;
• мерной длины — от 80 до 300 мм;
• длины кратной мерной — от 6 до 12 м.

В зависимости от формы сварные профили бывают квадратными и прямоугольными.

Предельные отклонения по высоте и ширине профиля до 100 мм — 1,5 мм, более 100 мм — 2 мм.

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60 мм.

Трубы стальные водогазопроводные

К данному виду металлопродукции относятся трубы водогазопроводные стальные (черные) оцинкованные и неоцинкованные с нарезанной или накатанной цилиндрической резьбой и без резьбы, изготовляемые по условному проходу (ДУ) и толщине стенки согласно ГОСТ 3262-75.

Сортамент труб ВГП должен соответствовать ГОСТ 3262-75.

По длине трубы водогазопроводные изготовляют:

• мерной длины — от 4 до 12 м;
• кратной мерной длины — в пределах мерной, с припуском на каждый рез по 5 мм и продольным отклонением на всю длину + 10 мм;
• немерной длины, в пределах мерной.

По договору с потребителем в партии немерных труб водогазопроводных допускается до 5 % труб ВГП длиной от 1,5 до 4 м. Для резьбы, изготовленной методом накатки, для трубы оцинкованной допускается уменьшение ее внутреннего диаметра до 10% по всей длине резьбы.

Масса 1м труб ВГП подсчитана при плотности стали, равной 7,85 г/см3. Оцинкованные трубы тяжелее неоцинкованных на 3%.

В зависимости от группы точности изготовления трубы ВГП подразделяются на:

• трубы черные обычной точности;
• трубы черные повышенной точности.

Стальные трубы водогазопроводные обычной точности изготавливаются из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Такие трубы черные применяют для водопроводов, газопроводов и систем отопления.

Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050 без нормирования механических свойств и химического состава. Такие трубы оцинкованные применяют для деталей водопроводных и газопроводных конструкций.

Трубы ВГП стальные являются электросварными (с усиленным швом).

В зависимости от толщины стенки трубы черные водогазопроводные могут быть легкими, обыкновенными и усиленными. Толщина стенки нормируется по ГОСТ 3262-75.

По требованию потребителя на обыкновенных и усиленных трубах ВГП с уловным проходом более 10мм резьбу наносят на оба конца. Резьба может быть длинной и короткой.

Трубы оцинкованные могут поставляться с муфтами и резьбой или без них.

Иногда размер труб водогазопроводных указывается в дюймах.

Без стальных труб не обойдутся многие отрасли промышленности. Магистральные трубы водогазопроводные по-прежнему представлены стальными трубами. Не мыслима без стальных труб нефтегазовая промышленность. В машиностроении, строительстве трубы сами используются в качестве сырья и конструкционного материала.

Стальные трубы можно назвать кровеносными сосудами организма промышленности.

Трубы холоднодеформированные круглые

К данному виду металлопродукции относятся холоднодеформированные (трубы х/д) и теплодеформированные трубы общего назначения из углеродистой и легированной стали, изготавливаемые по наружному диаметру, толщине стенки и длине.

Сортамент труб соответствует ГОСТ 8734-78.

В зависимости от отношения наружного диаметра (Дн) к толщине стенки (s) разделяют:

• трубы тонкостенные при Дн/s от 12,5 до 40 и трубы диаметром 20мм и менее со стенкой 1,5 мм;
• трубы толстостенные при Дн/s от 6 до 12,5;
• трубы особо тонкостенные Дн/s более 40 и трубы диаметром 20мм и со стенкой 0,5мм и менее;
• трубы особо толстостенные при Дн/s менее 6.

Трубы толстостенные изготовляются термически обработанными. Без термической обработки изготовляются трубы тонкостенные, у которых отношение наружного диаметра к толщине стенки равно 50 и более.

Труба тонкостенная хорошо работает на изгиб. Такие трубы х/д, небольшого диаметра, широко используется для изготовления мебельной и электроосветительной фурнитуры.

По длине трубы х/д подразделяются:

• немерной длины от 1,5 до 11,5 м;
• мерной длины от 4,5 до 9м с предельными отклонениями по длине + 10 мм;
• длины кратной мерной от 1,5 до 9м с припуском на каждый рез по 5 мм .

В зависимости от показателей качества трубы толстостенные и тонкостенные изготовляются следующих групп Б, В, Д, Е:

• Б — с нормированием химического состава из спокойной стали марок по ГОСТ 1050, ГОСТ 14959, ГОСТ 4543 и ГОСТ 19281;
• В — с нормированием механических свойств, контролируемых на термообработанных образцах и химического состава, из стали марок по ГОСТ 1050, ГОСТ 14959, ГОСТ 4543 и ГОСТ 19281. Нормы механических свойств должны соответствовать требованиям соответствующих стандартов на сталь;
• Д — без нормирования механических свойств и химического состава, но с нормированием испытательногогидравлического давления;
• Е — после специальной термической обработки. Марки стали, режим термической обработки и нормы механических свойств устанавливаются документацией, утвержденной в установленном порядке.

В зависимости от назначения и технических требований трубы тонкостенные и трубы толстостенные изготовляют из стали марок с химическим составом согласно ГОСТ 380-94, ГОСТ 1050, ГОСТ 4543, ГОСТ 19281.
