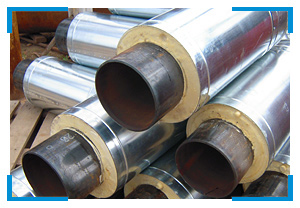

скорлупы ППУ теплоизоляционные трубы в ППУ изоляции на стеллаже
Наша продукция
Как заказать трубы ППУ

Размещая заявку на поставку тепловой трубы ППУ в нашей компании каждому Заказчику гарантируется индивидуальный подход, оперативность, точность и четкость исполнения контрактных обязательств. Поскольку этапы строительства трубопроводов жестко взаимосвязаны с текущей комплектацией, наш клиент должен получить свой заказ с гарантией по качеству, очередности, количеству и точно в срок.

Отправить спецификацию заказа

Наименования номенклатуры изделий, маркировка и иные условные обозначения у разных проектных организаций и производителей могут отличаться, что может потребовать дополнительных уточнений и согласований содержания спецификации заказа между потребителем и офисом продаж. Предлагаем краткие требования к условным обозначениям номенклатуры изделий, используемым на нашем предприятии.

ON-LINE заявка
Наши преимущества

Мы исповедуем индивидуальный подход в работе с каждым клиентом, стараясь максимально удовлетворить требования по его заявке на поставку продукции нашего предприятия.

Калькулятор
Специализация компании СТС Изоляция

Наша продукция:

Производим энергоэффективные стальные трубы в ППУ изоляции по технологии вспенивая полиуретана в сборной трехуровневой конструкции «сталь + жесткий пенополиуретан + полиэтилен/оцинкованная сталь» по ГОСТ 30732-2020. На поточных заводских линиях осуществляем нанесение теплоизоляции на прямые участки трубопроводов, фасонные изделия, шаровые краны и компенсаторы. Осуществляем комплексное снабжение расходными материалами для монтажа стыковых соединений и приборами электронной системы контроля протечек ОДК.

Наши потребители:

Заказчиками нашей продукции являются строительные, монтажные и сервисные компании коммунальной энергетики, ЖКХ, нефтехимии, а также предприятия нефтегазового сектора и промышленности.

Параметры применения пенополиуретановой теплоизоляции:

Инженерные сети с рабочим давлением до 1,6 МПа и температурой транспортируемого вещества до 140С Цельсия.

Сфера применения нашей продукции:

  • инженерные сети тепло- и водоснабжения (ГВС и ХВС) тепловых сетей,
  • нефтегазопроводы, маслопроводы и нефтепродуктопроводы,
  • системы транспортировки охлажденных веществ и криогенопроводы,
  • транспортирующие сети иного промышленного назначения.

Наши услуги:

  • работа по схеме обработки давальческого сырья,
  • комплектация вспомогательными материалами,
  • профессиональные консультации,
  • доставка продукции на объект Заказчика.
География поставок

Продукция предприятия имеет обширную географию поставок и за более чем десятилетнюю историю работы нами была произведена отгрузка широкой номенклатуры изделий на более, чем тысячу предприятий в десятки городов и населенных пунктов РФ. В числе приобретавших трубы в ППУ изоляции нашего производства множество предприятий из таких городов, как Москва (а также Московской области), Ярославль, Рязань, Калуга, Владимир, Тверь, Тула, Вологда, Кострома, Нижний Новгород, Волгоград и потребителей из Казахстана.

Специальное предложение

Новости

14 марта

В 2024 году «Северсталь» увеличит инвестиции в экологию более, чем на 50% относительно 2023 года: на 50% в целом по компании и на 73% по крупнейшему активу компании - Череповецкому металлургическому комбинату. В компании продолжается комплексная работа над улучшением экологической обстановки в Череповце.

Напомним, что «Северсталь» в рамках федеральной программы «Чистый воздух» обязалась добиться снижения совокупного объема как валовых выбросов в атмосферу Череповца, так и приоритетных загрязняющих веществ не менее чем на 20%. На конец 2023 года за счёт мероприятий по модернизации и техническому перевооружению основных производственных мощностей, вывода из эксплуатации устаревшего оборудования, на ЧерМК реализованы 18 из 26 запланированных проектов. Фактическое снижение сов ...

13 февраля

На Магнитогорском металлургическом комбинате продолжается комплексная работа по совершенствованию системы энергоменеджмента и повышению энергоэффективности всех производственных процессов. На текущий момент на предприятии успешно функционирует система энергетического менеджмента (СЭнМ) – один из эффективных инструментов снижения энергозатрат, который имеет к тому же немаловажное экологическое значение.

Стоит отметить, что в прошлом году ММК одним из первых в России сертифицировал СЭнМ по новой версии национального стандарта. Орган по сертификации РОСТЕХСЕРТ по результатам проведенного аудита признал систему энергетического менеджмента ПАО «ММК» результативной и в полной мере соответствующей требованиям национального стандарта ГОСТ Р ИСО 50001-2023.

Предприятия групп ...

8 января

В середине декабря прошлого года в зале заседаний Российского союза поставщиков металлопродукции состоялся круглый стол "Спотовый рынок стальных труб: состояние и перспективы развития". Организатором мероприятия, основной целью которого является подведение итогов года на рынке трубной продукции, по традиции выступают Союз и Корпорация А ГРУПП. Формат участия в круглом столе - on-line и личное присутствие.

Всего участие приняло более 130 представителей трубных предприятий и металлоторговых компаний, потребителей трубной продукции. Оценками рынка поделились эксперты - Алексей Ермаков, директор по развитию и маркетингу Корпорации А ГРУПП, Виктор Тарнавский, руководитель аналитического блока ИИС Металлоснабжение и сбыт, Илья Коломеец, директор по развитию бизнеса и консалтинго ...

Телефон: +7 (495) 979-54-48, тел./факс: +7 (495) 660-11-08
Работа склада: 8:00 — 17:00 (пн - пт) Работа офиса: 9:00 — 18:00 (пн - пт)
СМЕНИЛСЯ АДРЕС цеха и складов: ЦЕНТР ТЕПЛОВОЙ ИЗОЛЯЦИИ компании СТС ИЗОЛЯЦИЯ расположен в Раменском районе Московской области.

теплотрасса надземной прокладки
теплотрасса подземной бесканальной прокладки
участок теплоизоляции трубопроводов

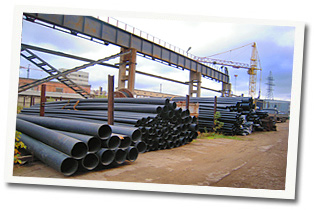

склад теплоизолированной трубной продукции
Мы производим стальные трубы ППУ - новое качество технологического развития трубопроводов тепловых сетей и промышленности

Важнейшей частью нашей страны и жизни является отопление и горячее водоснабжение. Территория России пролегает в суровых климатических условиях, где обогрев помещений необходим на протяжении 7 месяцев в году. Экономия тепловой энергии является важной частью экономической составляющей как страны в целом, так и регионов в отдельности, и каждого объекта в частности.

Подробнее

В эпоху Советского союза вся система отопления была построена по принципу большой централизации или, на сегодняшней лад, генерации. Отопление, вернее теплоноситель, передавался от крупных ТЭЦ, ТЭС, АЭС к потребителю с помощью гигантской сети трубопроводов различного диаметра (от 1020 мм до 15 мм). Теплоносителем являлась вода, нагретая в зависимости от внешних погодных условий от 45 до 115 градусов. При этом создавалось давление в трубах до 12 Атм. Для того, чтобы избежать теплопотери, использовали минеральную и каменную вату, оцинкованную окожушку или перлитные смолы и ПВХ ленты. Все эти материалы работали на теплоснабжение плохо и не эффективно. На трассах подземной прокладки эти материалы намокали от грунтовых вод и поражались блуждающими токами, очень быстро выходили из строя. На трассах наземной прокладки трубопроводов очень часто мы видели парение, а подземные теплотрассы было легко определить по растаявшему снегу.

На сегодняшний момент не изменилась только протяжённость трубопроводов, а вот теплоизоляция труб поменялась кардинально. В 1968 наши ученые решали вопрос стратегической важности: как можно быстро прямо в полете заделывать пробоины от пуль и снарядов попавших в крылья самолетов для избегания течи топлива. Решение было найдено. Наши химики разработали Бинарное вещество под названием пенополиуретан или, сокращенно, ППУ. ППУ представлял из себя две жидкости, которые закачивались по отдельности в разные трубы крыла. При попадании снаряда жидкости смешивались, и происходил процесс полимеризации. Из жидких компонентов ППУ (пенополиуретанов) превращались в твердые. Данное вещество имело достаточную плотность и высокий коэффициент теплопроводности. Но как всегда для гражданского использования данное вещество пришло к нам с запада. Данный вид утеплителя стал применятся в технологии «труба в трубе» для трубопроводов отопления и горячего водоснабжения - в промышленности трубы ППУ.

Уникальные свойства пенополиуретана - плотность, гигроскопичность, удельная теплопроводность - сделала данный материал незаменимым для теплоизоляции трубопроводов, особенно для северных регионов нашей необъятной страны.

Простой пример. Сегодня вы не найдете трубопроводы, вокруг которых тает земля и нагревается воздух. На трубах надземной прокладки лежит снег при этом температура теплоносителя минимум от 45, а иногда достигает и 115 градусов С.

Практическое, можно сказать, довольно робкое применение началось в России только 2000-ых годах. Отпугивала цена на материалы, ведь с такой изоляцией она стала существенно дороже. Но к 2006 году применение труб ППУ стало обязательным и экономически обоснованным. Причиной стала огромная экономия на нагреве теплоносителя. Так в 2001 году выходит ГОСТ "ТРУБЫ И ФАСОННЫЕ ИЗДЕЛИЯ СТАЛЬНЫЕ С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ ИЗ ПЕНОПОЛИУРЕТАНА В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ ГОСТ 30732-2001". Данный ГОСТ регламентировал работу предприятий на применение трубопроводов ППУ только подземной прокладки, а также использование схем и оборудования контроля протечек, сокращенно - ОДК. Данная система позволяла определить с высокой точностью места протечек трубопроводов, не вскрывая грунт. Особенно это оценили горожане, вечно страдавшие от перерытых улиц. Позднее данный ГОСТ изменили и добавили в его регламент - трубопроводы для наружной прокладки из оцинкованной стали или трубы ППУ ОЦ ГОСТ 30732-2006. С 1 января 2021 года вступила в силу новая версия актуализированного ГОСТ 30732. Теперь вся трубная продукция в ППУ изоляции изготавливается в соответствии с требованиями ГОСТ 30732-2020.

Компания "СТС ИЗОЛЯЦИЯ" начала производить трубную изоляцию для труб ППУ в 2005 году, открыв на арендованных тогда площадях первую линию по нанесению пенополиуретанов на трубы.

История компании

5 мая мы выпустили для заказчика из Московской области трубу 530х8-710 ПЭ (полиэтиленовой оболочки) с системой ОДК. Так началась трудовая биография нашей компании. Количество линий увеличивалось, добавлялось оборудование. Росла квалификация персонала. В 2008 году мы приобрели швейцарскую линию по изготовлению оцинкованной металлической защитной оболочки для наземной прокладки трубы ППУ. Были приобретены паячные станки немецкой фирмы WIDOS. Установлено оборудование ультразвукового контроля сварочных швов.

В 2012 году была построена и введена в строй база отдыха на Азовском море для отдыха сотрудников и их семей.

В 2013 году был приобретён участок земли в Раменском районе Московской области для промышленного использования. В 2013 году компания приобрела собственный автопарк предназначенных для доставки труб клиентам в различных городах центрального региона, а так же сотрудничает с крупными логистическими компаниями. Мы доставляем трубы в такие города, как Воскресенск, Подольск, Люберцы, Раменское, Жуковский, Мытищи, Рязань, Владимир, Орел, Курск, Липецк, Павлов Посад, Загорск, Тамбов, Ленинградская область, Московская область, Москва, Шереметьево, Внуково, Домодедово, Одинцово, Красногорск, Химки, Королев, Реутов, Долгопрудный, Видное, Щербинка, Балашиха, Лыткарино, Ивантеевка, Лобня, Котельники и многие другие города.

В 2014 году подведены все коммуникации на участок.

И в 2015 году завершено строительство первого цеха принадлежащей компании на правах собственности. Цех был построен с учетом большого опыта работы и в нем были учтены все параметры для качественного производства труб ППУ. Правильная планировка цеха для сборки и изоляции труб ППУ, отводов ППУ, неподвижных опор ППУ, сильфонных компенсаторов ППУ, позволила увеличить производительность выпускаемых предварительно изолированных труб и фасонных изделий к ним. Разделение складов и одновременное увеличение складов для трубной изоляции, выгодно позволило увеличить скорость обработки стальных труб по ГОСТ 8731, ГОСТ8733, ГОСТ10705, ГОСТ 10704, ГОСТ 20295, ГОСТ 3262-75, различных видов водогазопроводных труб, а также фасонных элементов - тройники, переходы, отводы по ГОСТ 17375, ГОСТ 17376, ГОСТ 17378 и ГОСТ 17380.

В 2018 году завершается строительство нового цеха для производства труб оболочек (ПЭ) из полиэтилена с использованием Коронатора. Корона разряд повысит адгезионные свойства пенополиуретана (ППУ) к ПЭ полиэтиленовой оболочки.

В 2019 году компания планирует заменить щеточную очистку труб на дробеструйную. На выставке были проведены предварительные переговоры с представителями УРАЛВАГОН завода. Степень очистки труб по ГОСТ 30732-2020 будет соответствовать ГОСТ 9.402. Динамичное развитие компании позволяет осваивать новые виды теплоизоляции труб таких, как ППМ по ГОСТ Р 56227-2014. На сегодняшний день освоен выпуск продукции фасонных элементов неподвижные опоры ППМ, отводы ППМ, тройники ППМ диаметрами 57, 76, 89, 108, 114, 133, 159, 219, 273, 325, 426, 530 мм соответственно.

Примеры маркировки выпускаемой продукции:

Труба ППУ СТ 57х3-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 76х3,5-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 57х3-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 76х3,5-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 89х4-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 89х4-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 108х4,5-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 108х4,5-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 133х4,5-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 133х4,5-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 159х4,5-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 159х4,5-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 219х6-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 219х6-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 273х7-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 273х-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 325х7-1-ППУ ПЭ ГОСТ 30732-2020
Труба ППУ СТ 325х7-1-ППУ ОЦ ГОСТ 30732-2020
Труба ППУ СТ 426х7-1-ППУ ПЭ ГОСТ 30732-2020
Отвод ППУ СТ 57х3-1-ППУ ПЭ ГОСТ 30732-2020
Отвод ППУ СТ 57х3-1-ППУ ОЦ ГОСТ 30732-2020
НОП ППУ СТ 57х3-1-ППУ ПЭ ГОСТ 30732-2020
НОП ППУ 57х3-1-ППУ ОЦ ГОСТ 30732-2020
Тройник ППУ СТ 57х3-1-ППУ ПЭ ГОСТ 30732-2020
Тройник ППУ СТ 57х3-1-ППУ ОЦ ГОСТ 30732-2020
Тройник параллельный СТ 57х3-1-ППУ ПЭ ГОСТ 30732-2020
Тройник параллельный СТ 57х3-1-ППУ ОЦ ГОСТ 30732-2020
Сильфонные компенасатор СТ 57х3-1-ППУ ПЭ ГОСТ 30732-2020
Сильфонные компенасатор СТ 57х3-1-ППУ ПЭ ГОСТ 30732-2020

На сегодняшний момент мы выпускаем все виды труб ППУ и фасонных изделий ППУ согласно ГОСТ 30732-2020

По вашим чертежам мы можем произвести изоляцию труб нестандартных размеров. Например, подогрев нового ипподрома в Казани, построенного на празднование дня города, или поставки трубопроводов в изоляции ППУ в Калининград к чемпионату Мира 2018 года.

Данная номенклатура изделий применяется в тепловых сетях для снабжения отоплением и горячей водой практически любых потребителей: городские округа, промышленные предприятия, тепличные комплексы, офисные и административные здания, складские помещения. Перечень клиентов обширен, за десять лет это тысячи предприятий и теплосетей Центрального федерального округа, Северо-западного федерального округа, Южного федерального округа, Приволжского федерального округа, Уральского федерального округа. Среди них крупнейшие поставки, осуществляемые нами, - это Терминал D аэропорта Шереметьево, новый аэропорт Жуковский, масштабные новостройки в Домодедовском, Ногинском, Подольском, Одинцовском районах, практически все теплосети востока, юга и севера Московской области. Среди наших клиентов насчитывается огромное количество предприятий бюджетной и коммерческой сферы деятельности, крупнейшие предприятия Москвы, такие как завод им Хруничева.

СЕРТИФИКАТЫ

Конкуренция заставляет производителей совершенствовать качество продукции и фиксировать данные о качестве изолированных труб в сертификатах. Сертификация трубы ППУ (пенополиуретанов) добровольная. Раз в три года в аттестованных СЕРТИФИЦИРОВАННЫХ ЛАБОРАТОРИЯХ ГОСНАДЗОРА "СТС Изоляция" проходит проверку серийных образцов и сертифицирует трубы ППУ. Проверке подвергаются как комплектующие материалы, так и расходные материалы, используемые в производстве изолированных труб.

Сертификаты >>

Проверку документальную в обязательном порядке проходят и сторонние поставщики комплектующих и услуг. В большинстве своём это крупные надежные компании. Некоторые имеют сто летний опыт работы на коммерческих рынках. Например, компания БАЕР - поставщик компонентов пенополиуретанов. Его жесткие пенополиуретаны хорошо зарекомендовали себя в производстве труб по технологии «труба в трубе» или, иными словами, изоляции ППУ.

Компания ИЗОЛАН, имеющее мощное предприятие в городе Владимир, производит аналогичную продукцию, адаптированную к холодным условиям теплоизоляции как процесса.

Стальную трубу нам поставляют гиганты металлургической отрасли - Выксунский металлургический комбинат, Челябинский комбинат. Мы сотрудничаем с крупными продавцами металлопроката - АРИЭЛЬ МЕТАЛЛ, ПРОМСТРОЙМЕТАЛЛ, КОМПАНИЯ СКТК. Вся их продукция сертифицирована в российских и международных центрах сертификации.

Трубы в ППУ изоляции для современных теплосберегающих инженерных сетей - производство и доставка

Специализированный «Центр тепловой изоляции труб» компании «СТС Изоляция» производит стальные трубы ППУ и фасонные соединительные элементы в ППУ изоляции, теплогидроизолированные по ГОСТ 30732-2020 и использующиеся для прокладки магистральных и разводящих инженерных сетей тепло- и водоснабжения и других трубопроводных систем. Трубы с индустриальной полимерной теплоизоляцией из вспененного полиуретана (ППУ) изготавливаются на поточных линиях по технологии сборки «труба в трубе» в соответствии с современными требованиями к качеству. Оборудование специализированного комплекса «Центра тепловой изоляции труб» позволяет наносить высокоэффективную теплосберегающую изоляцию на трубопроводы для теплотрасс диаметрами от 25 до 820 мм с годовой производительностью 400 - 450 км трубы ППУ и до 30 тыс. фасонных изделий в ППУ изоляции.

Складской комплекс предприятия расположен в непосредственной близости к развитой дорожной инфраструктуре на пересечении с Центральной кольцевой автомобильной дорогой (ЦКАД) Раменского района Московской области, обеспечивая удобный подъезд грузового автотранспорта. Имеющиеся площади позволяют размещать на территории предприятия до 50 длинномерных автомашин в сутки и это обеспечивает бесперебойную приемку сырья и отгрузку готовых изделий в период максимальных грузопотоков в летне-осенний период.

Если Вы хотите купить трубы ППУ по ГОСТ в Московской области, обращайтесь в компанию «СТС Изоляция».

Для получения технической консультации, информации о стоимости или наличии продукции на складе, этапах изготовления заказа, сроках доставки и другим интересующим Вас вопросам, необходимо обратиться к менеджерам отдела реализации и сопровождения по телефонам: +7 (495) 979-54-48, 660-11-08, 580-68-77 или запросить данные по электронной почте: sbyt@stscom.ru

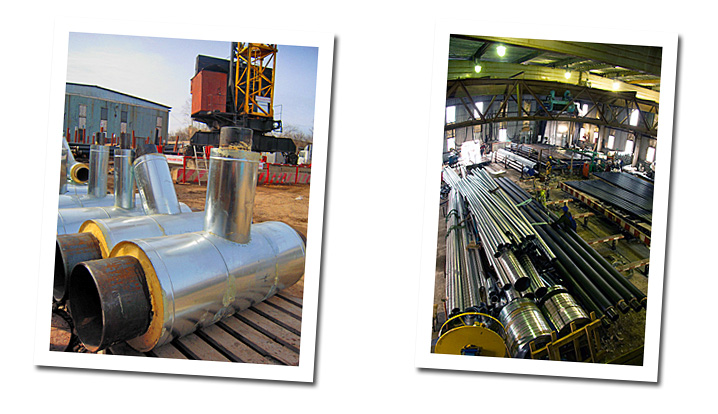

цех тепловой изоляции труб

Мы предлагаем индивидуальный подход, оперативность, точность и четкость предоставляемых услуг. За многолетний период работы нами наработан опыт комплексных поставок трубопроводов в ППУ изоляции по всей территории России в неограниченных объёмах и по конкурентным рыночным ценам.

Мы являемся надежным поставщиком и гарантируем своим партнерам:

  • Оптимальное соотношение «цена - качество».
  • Обработку и расчет спецификации в течении нескольких часов.
  • Весь ассортимент изделий по ГОСТ 30732, включая нестандартные элементы.
  • Использование только качественных материалов добросовестных поставщиков.
  • Быстрое исполнение заявок (производительность до 2 км трубы ППУ в день).
  • Высокие эксплуатационные характеристики трубной продукции.
  • Профессиональные консультации и логистику.
  • Комплектацию трубопроводов тепловых сетей «под ключ».
  • Доставку в регионы РФ.

Качество производимых изделий подтверждено сертификатами и разрешительной технической документацией.

Вниманию клиентов!

Мы предлагаем гибкую ценовую политику, для наших клиентов действуют сезонные скидки и специальные предложения. В разделе нашего сайта «Цены на продукцию» происходит регулярное обновление прайс-листа на трубы ППУ и фасонные изделия, комплекты изоляционных материалов и другие товарные группы. Следите за новостями на нашем сайте.

Стальные трубы ППУ: область применения, свойства и преимущества

Индустриальная изоляция стальных труб жестким пенополиуретаном признана универсальным инженерным решением при строительстве, реконструкции и ремонте тепловых сетей и заслуженно считается образцом реализации энергоэффективных энергосберегающих технологий. К сегментам рынка, в которых трубы в ППУ изоляции занимают доминирующее положение, относятся системы теплоснабжения, магистральные, технологические нефтегазопроводы и продуктопроводы. Уникальность нового поколения теплопроводов в ППУ изоляции заключается в удачном сочетании достоинств двух наиболее перспективных и отличающихся по структуре полимерных материалов - пенополиуретана и полиэтилена. В конструкции трубопровода также реализуется комбинированный эффект тепловой изоляции и антикоррозионной гидроизоляции наружной поверхности, поэтому полномасштабное применение предизолированных труб ППУ позволяет переоснастить коммунальные сети и повысить качественный уровень энергоснабжения в Российской Федерации.

Таким образом, предлагая потребителю выбор между современными качественными промышленными изделиями с отличными эксплуатационными характеристиками и устаревшими теплоизоляционными материалами предшествующего технологического уклада, компания «СТС Изоляция» способствует модернизации сетей теплоснабжения.

Каталог трубной продукции по ГОСТ 30732-2020
трубы в ППУ изоляции фасонные изделия в ППУ изоляции краны шаровые
компенсаторы сильфонные изоляционные материалы для монтажных работ воздуховоды круглые

Какие же свойства и преимущества обеспечивают очевидное превосходство в теплоэнергетике трубам в ППУ изоляции?

  • Способ изготовления: заводские условия гарантируют высокое качество, недостижимое при полевых условиях нанесения изоляции.
  • Надежность конструкции: удачное конструктивное решение, сочетающее в себе полезные свойства разных полимерных материалов.
  • Коррозионная безопасность: защитно-покровный слой из полиэтилена и оцинкованной стали обеспечивает герметичность трубы ППУ и защиту от грунтовых вод, почвы и климатических воздействий.
  • Высокая адгезионная прочность: жесткий пенополиуретан обладает высокой адгезий, что повышает прочность и долговечность.
  • Энергосбережение: тепловые потери сокращаются с 35-40% до 6-8%.
  • Диапазон рабочих температур: возможность транспортировать вещества с температурой от -80 до + 140С.
  • Долговечность: период эксплуатации теплотрассы в 25 лет из «расчетного» превращается в реальный; ППУ изоляция труб может служить значительно дольше - до 50 лет.
  • Санитарная безопасность: жесткий пенополиуретан химически стоек и экологически безвреден.
  • Экономические преимущества: снижение потерь и сокращение затрат дает совокупный экономический эффект, окупающий произведенные вложения.
  • Система ОДК: система контроля позволяет отслеживать состояние трубопровода и выявлять повреждения; аналогов системы технического мониторинга в альтернативных конструкциях теплоизоляции не существует.

Что происходит при повреждении теплотрассы, проложенной по технологиям 70-80-х годов? Поскольку наблюдение за скрытыми под землей сетями невозможно, то определение места повреждения требует значительного времени, особенно при бесканальной прокладке. В результате пришедший в негодность минеральный утеплитель и многочисленные мелкие протечки остаются без внимания до конца отопительного сезона, а часть дефектов перерастает в крупные аварии. Новые стальные трубы ППУ с ОДК лишены этого серьезного недостатка.

Принцип действия системы оперативно-дистанционного контроля (СОДК) заключается в следующем. Вдоль стальной трубы в ППУ теплоизоляционном слое закладываются медные проводники, которые через кабельные выводы соединяются с коммутационными стационарными терминалами. В случае коррозионного повреждения металла (свищи, течь швов) и механических повреждений (гидроудара) или нарушения герметичности внешней оболочки, происходит намокание ППУ и увеличение электропроводимости теплоизоляции. Место повреждения фиксируется с помощью стационарного детектора, после чего выявленное повреждение устраняется, что радикально повышает качественный уровень тепловых сетей нового поколения.

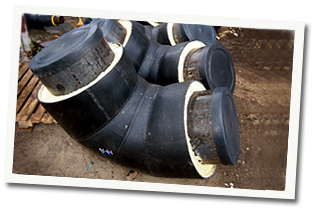

трубы ППУ усиленные жесткий пенополиуретан в сэндвич-конструкции отводы теплоизолированные в оцинкованной оболочке

Трубы в ППУ изоляции: конструктивные особенности и эксплуатационный ресурс

Конструкция и технология производства труб в ППУ изоляции прошла несколько этапов усовершенствования. Первоначально производилось напыление полиуретановых компонентов на изолируемую поверхность в специальных камерах. Затем применялись скорлупы в форме полуцилиндров и сегментов с гидроизоляцией термоусадочными лентами и металлическими кожухам.

На следующем технологическом этапе на поточных линиях стали собирать «сэндвич»-конструкцию «труба в трубе» с впрыском двухкомпонентной смеси в замкнутое фланцами-заглушками межтрубное пространство. Изготовленные этим способом стальные магистрали и разводящие сети с жестким ППУ наилучшим образом соответствуют техническим требованиям систем централизованного теплоснабжения, традиционно преобладающим в нашей стране.

Последнее время получили распространение высокотехнологичные гибкие самокомпенсируемые трубопроводы (диаметры до 110 - 160 мм, максимальное давление до 0,6 - 1,0 МПа, рабочая температура до 95С), предназначенные для внутриквартальных подземных сетей отопления и водоснабжения и имеющие свои конструктивные особенности. Трубы в ППУ изоляции из сшитого полиэтилена PE-RT, армированные композитными материалами или гофрированные из хромо-никелевого сплава, производятся непрерывным способом и имеют впечатляющий эксплуатационный ресурс. На основную трубу подается полиуретановая смесь и одновременно производится экструзия бесшовной гофрированной оболочки. Гофра обволакивает непрерывно формирующийся слой полужесткого пенополиизоцианурата и готовое изделие длиной в десятки и сотни метров наматывается на бухты или барабаны. Новая конструкция гибких незамерзающих тепло- и водопроводов, как и классическая схема со стальными трубами ППУ, имеет вариант исполнения с саморегулируемым электрокабелем.

Отличные эксплуатационные характеристики пенополиуретана являются основанием его применения при теплоизоляции нефтегазопроводов, жесткие требования к качеству и надежности которых общеизвестны.

Конструкционно труба в индустриальной ППУ изоляции по ГОСТ 30732 состоит из:

  • Стальной функциональной трубы.
  • Тонкостенной оболочки (экструдированный полиэтилен или спирально-навивная оцинкованная сталь).
  • Промежуточного слоя из жесткого вспененного полиуретана.
  • Проводников контроля за увлажнением утеплителя.
  • Центрирующих опор лепесткового или сегментного типа из полипропилена.

Надежным способом заделки зоны сварного шва при подземной бесканальной прокладке является применение термоусаживаемой муфты.

Если у Вас остались вопросы - обращайтесь к нам. Мы предложим Вам наилучшие варианты для оптимального выбора!

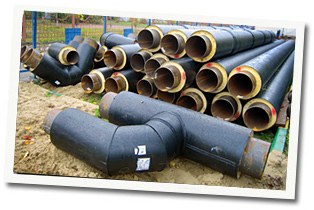

крановое хозяйство предприятия кожуха оцинкованные для отводов участок навивки прямых воздуховодов
  • Актуальность применения инновационных разработок в теплоснабжении
  • Технические характеристики труб в ППУ изоляции по ГОСТ 30732
  • Трубы и фасонные изделия в ППУ изоляции для инженерных сетей тепло- и водоснабжения
  • Эффективность трубы ППУ в высокотехнологичных отраслях промышленности

Износ основных фондов коммунальной энергетики, в том числе инженерных сетей, чрезвычайно высок. По некоторым оценкам доля ветхих теплотрасс в среднем составляет 70-80% от примерно 360 тыс. км их совокупной протяженности. При этом аварийность на тепловых сетях неуклонно возрастает и за последние десять лет почти что удвоилась. Значительная часть эксплуатируемой в настоящее время коммунальной и промышленной теплоснабжающей инфраструктуры оснащена морально и физически устаревшими минераловатными и битумперлитовыми утеплителями, которые уже после нескольких лет эксплуатации теряют свои теплофизические свойства. По этой причине происходит неконтролируемая конвекция тепла в окружающую среду, а сверхнормативные потери в сетях многократно превышают нормативно допустимые. Каждый на своем опыте наблюдал картину, когда зимой можно безошибочно определить, где под землей проходит канал теплотрассы, над которым никогда не образуется снежного покрова. Из-за низкого качества и недолговечности устаревших утеплителей, ежегодно бесполезно тратятся миллионы тонн топлива и за все это платит потребитель из своего кармана или государство за счет доходов своих граждан.

Несмотря на это объем ежегодно капитально ремонтируемых теплосетей с использованием энергоэффективной теплоизоляции трубами ППУ остается явно недостаточным. Исключение составляют несколько наиболее крупных и обеспеченных финансами регионов страны - Москва, Московская область и некоторые другие. Здесь перекладка изношенных сетей в последние 10 - 15 лет шла более высокими темпами и степень изношенности фондов близка к нормативным требованиям. Однако в целом по стране потребность модернизации и внедрения инновационных разработок, взамен изношенной и достигший критического состояния инфраструктуры, необычайно актуальна. Сдерживающим фактором в этом отношении выступает не дефицит производственных мощностей, подготовленных кадров или сырьевой базы, не отсутствие необходимых компетенций или готовых технических решений, а исключительно недостаточность средств, направляемых на программы комплексной модернизации теплосетей.

Качество и технические параметры производимой нами стальной трубы ППУ определяются стандартом ГОСТ 30732 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой», к основным из которых относятся следующие положения:

  • К применению допускаются только новые сварные прямошовные, бесшовные, водогазопроводные, нефтегазовые трубы со стенками, не менее определенных, от 32х3,0 мм до 1420х12,0 мм из углеродистой, низколегированной и высоколегированной стали, в том числе с коррозионностойким оцинкованным покрытием.
  • Максимальное допустимое давление: 1,6 МПа.
  • Максимальная рабочая температура транспортируемых веществ: 140С.
  • Использование экологически безопасного жесткого пенополиуретана на бесфреоновой основе (водные системы с использованием в качестве вспенивателя СО2) толщиной от 32 до 120 мм и плотностью 60 - 80 кг/м3.
  • Осевой сдвиг при изгибе - 1,5 кг/см2 (при температуре 23С).
  • Коэффициент теплопроводности: 0,029 - 0,034 Вт/мК2.
  • Водопоглощение вспененного полиуретана за сутки: 0,1-0,2 кг/м3.
  • Оболочки из экструдированного полиэтилена марок 80 и 100 ГОСТ 18599-2001.
  • Оболочки с внутренним фальцем из холоднокатаной тонколистовой стали спирально-замковые (полосы, штрипс) с коррозионностойким оцинкованным покрытием (1 класса ГОСТ 52246-2004, 2 класса ГОСТ 14918).
  • Фасонные изделия должны обеспечивать прочность и герметичность.
  • Срок эксплуатации - 25 лет.

Высокое качество поставляемых нами стальных труб в ППУ изоляции достигается за счет строгого соблюдения технологии производства и использования высококачественных комплектующих материалов.

Компания «СТС Изоляция» производит 1) трубы ППУ всех способов прокладки, включая вариант исполнения с усиленными накладными бандажами для укладки в футлярах под дорогами. Поставляем соединительные фасонные элементы для инженерных сетей тепло- и водоснабжения: 2) Отводы, позволяющие менять направление прокладки сети с разными углами, стандартной, укороченной и специальной длиной патрубков; 3) Тройники и тройниковые ответвления (обычные и параллельные), необходимые для перенаправления части потока транспортируемого вещества с линейной части в ответвления, 4) Переходы, обеспечивающие сужение сети.

Для прокладки предварительно изолированной трубы ППУ изготавливаем также 5) Неподвижные опоры, которые обеспечивают фиксацию находящихся между опорами участков теплотрассы в неподвижном состоянии, воспринимая на себя развиваемые в металле внутренние колебания и напряжения; 6) Скользящие опоры, обеспечивающие незначительные осевые и поперечные перемещения и обеспечивающие их поддержание в горизонтальном положении. Поставляем по заявкам 7) Элементы с торцевым, концевым и промежуточным кабелем вывода и металлические заглушки, необходимые для работы системы оперативно-дистанционного контроля (СОДК) труб в ППУ изоляции подземной бесканальной прокладки. Ускорение монтажа тепловых сетей достигается за счет поставки 8) сборных фасонных узлов, включающих в один элемент несколько изделий. Примерами таких комбинированных вариантов являются отводы с металлической заглушкой изоляции, тройники с металлической заглушкой, трубы ППУ с концевым элементов трубопровода, неподвижные опоры с концевым элементом и другие.

В качестве компенсирующих тепловые расширения трубы ППУ и перемещения линейной части теплотрассы поставляем 9) сильфонные компенсаторы с одной и двумя гофро-секциями, а также собранные на производстве или отгружаемые по частям П-образные и Г-образные компенсаторы. Управление и перекрытие транспортируемого потока на ответвлениях обеспечивают 10) шаровые краны Балломакс (Ballomax), изготавливаемые под сварку, в том числе с удлиненным штоком и редуктором. Проектные решения предусматривают установку тройников и ответвлений с шаровым краном воздушника или спускника для стравливания воздуха или слива теплоносителя при проведении профилактических и ремонтных работ. Для монтажа теплотрасс трубами в ППУ изоляции поставляем комплекты расходных и вспомогательных комплектующих материалов.

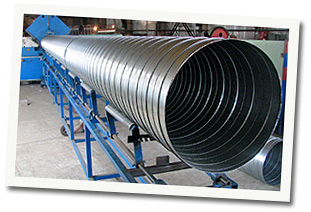

На отдельном участке производства производится навивка прямых участков жестких воздуховодов для систем вентиляции и предварительно изолированных трубопроводов надземного способа прокладки - трубы в ППУ ОЦ изоляции. Производим жесткие воздуховоды диаметрами от 110 до 1200 мм из штрипса и рулонного холоднокатаного листа толщиной до 1,0 мм с оцинкованным покрытием для систем вентиляции и кондиционирования, включая врезки, отводы, тройники, переходы, зонты, крестовины, муфты, заглушки и ниппели. Фасонные и прямые воздуховоды нашего производства обеспечиваются прочным замковым фальцевым сцеплением класса герметичности «П» (плотные).

Благодаря высокой эффективности изоляция труб пенополиуретаном (ППУ), помимо теплоэнергетики, применяется в целом ряде других высокотехнологичных отраслей промышленности, таких как добыча нефти и природного газа, нефтехимия, черная и цветная металлургия, отличающихся жесткими требованиями к надежности и безопасности. Внедрению инновационных схем промышленной теплоизоляции способствует нахождение большей части предприятий по добыче и переработке углеводородов в зонах с холодным климатом. Это требует высокоэффективных методов тепловой защиты колонн, насосных и компрессорных станций, установок, обвязок и иных инженерных сооружений и оборудования, включающих в свой состав различные по классификации трубопроводы.

В случаях, когда необходимо обеспечить одновременно антикоррозионную и тепловую защиту узлов, механизмов и агрегатов, обеспечивающих циркуляцию агрессивных жидкостей и газов, может наноситься несколько видов изоляции. Тогда на внутреннюю и/или внешнюю поверхность металла наносится антикоррозионное покрытие, а на втором этапе поверх нее - тепловая ППУ изоляция. По трубопроводным сетям промышленного назначения с комбинированными типами изоляционных покрытий транспортируются вода и пар, природный газ, бензин, керосин, масла, обводненная промысловая и очищенная нефть, кислоты и щелочи, конденсаты и иные вещества холодильных и криогенных систем.

При транспортировке химически агрессивных жидкостей внутренняя поверхность стальных труб может покрываться грунтовыми, покровными и безгрунтовыми силикатно-эмалевыми покрытиями. Силикатная эмаль препятствует отложению солей и парафинов на внутренней поверхности промысловых нефтепроводов и не уступает эксплуатационному ресурсу нержавеющей стали, имея значительно меньшую стоимость. Для снижения трения внутренняя поверхность нефтегазопроводов покрывается гладкостными покрытиями (эпоксидными, фенольными, уретановыми), благодаря чему экономится ресурс запорной и регулировочной арматуры и снижается потребление электроэнергии. Для защиты от коррозии внешней поверхности на нефтегазопроводы методом плоскощелевой экструзии наносятся 2-х и 3-х слойные полиэтиленовые покрытия и напыляются ударопрочные жидкие полиуретановые мастики. Высокую надежность при транспортировке агрессивных жидкостей обеспечивают стеклопластиковые композитные трубы.

Все перечисленные антикоррозионные защитные покрытия используются в комбинированном сочетании нескольких покрытий с нанесением на эти трубы ППУ изоляции.

Отличительной особенностью пенополиуретановой изоляции нефтепроводов является дополнительная установка спутникового канала электрического обогрева со скин-эффектом, обеспечивающего автоматический режим подогрева транспортируемой нефтяной смеси до необходимой температуры.

Услуги компании
изоляция труб давальческих монтаж термоусаживаемой муфты доставка продукции
Производство предизолированных трубопроводов по ГОСТ 30732-2006
установка высокого давления заливки пенополиуретана установка плазменной резки для раскроя оцинкованного х/к листа резка и сварка металлопроката для фасонных изделий
