элемент трубопровода с торцевым кабелем вывода
Теплоизолированный элемент трубопровода с торцевым кабелем вывода в ППУ изоляции предусмотрен соответствующим разделом ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой" как равноценный аналог более распространенной конструкции концевого элемента трубопровода с кабелем вывода, вывод кабеля в котором производится из боковой части изделия через отверстие в защитной оболочке. Назначение обоих элементов трубопровода идентично и заключается в технологически правильном, надежным по герметичности способе соединения медных проводников всего трубопровода, соединенных между собой во всех изделиях в непрерывную цепь, с терминалами системы ОДК через кабели вывода, вмонтированными в элементы трубопровода с кабелем вывода. Длина фасонного изделия составляет 2200 мм при типовом исполнении и 1500 мм в укороченном варианте.
Удобство технического исполнения элемента с торцевым выводом кабеля заключается в том, что при его применении сужается рабочая зона для установки изделия в обычно стесненных условиях тепловой камеры – можно произвести ввод меньшего участка изделия внутрь камеры, поскольку необходимый для подключения к терминалу 3-х жильный кабель выходит непосредственно из концевой части трубопровода в ППУ изоляции – из металлической заглушки изоляции с кабелем вывода. В случае же типового способа вывода кабеля необходимо вводить больший по протяженности участок элемента внутрь камеры, что бывает проблематичным, особенно при реконструкции уже существующих теплотрасс и имеющейся в наличии тепловой камеры, а также при прокладке трубопроводов больших диаметров, поскольку расположенная в данной зоне запорная арматура, концевые элементы, ответвления и развязки занимают много места. В местах ввода элемента в тепловую камеру необходимо предусмотреть герметизацию места соприкосновения стены камеры и полиэтиленовой или стальной оболочки элемента манжетами стенового ввода, закрепляемыми в стене методом цементирования.
Компания СТС Изоляция изготавливает элементы трубопровода с кабелем вывода обоих видов и для всех типов прокладки трубопроводов в ППУ изоляции диаметрами до 820 мм.

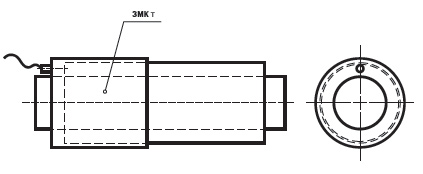

Схема элемента трубопровода с торцевым кабелем вывода в ППУ изоляции:
Таблица размеров концевого элемента трубопровода с торцевым кабелем вывода в ППУ изоляции (мм):
Стальная труба |
Тип1 |
Тип2 |
Наружный диаметр
С1н, ММ |
Толщина стенки min s, мм |
Наружный диаметр ПЭ трубы
Dн, мм |
Толщина ППУ изоляции, мм |
Масса, кг/п. м. |
Наружный диаметр ПЭ трубы
Dн, мм |
Толщина ППУ изоляции, мм |
Масса, кг/п.м. |
57 |
3.0 |
125 |
31.5 |
6.43 |
140 |
38.5 |
7.0 |
76 |
3.0 |
140 |
29.0 |
8.51 |
160 |
39.0 |
9.1 |
89 |
4.0 |
160 |
32.5 |
10.09 |
180 |
42.5 |
10.7 |
108 |
4.0 |
180 |
33.0 |
13.42 |
200 |
43.0 |
14.2 |
133 |
4.0 |
225 |
42.5 |
19.03 |
250 |
54.5 |
20.3 |
159 |
4.5 |
250 |
41.6 |
22.81 |
280 |
55.5 |
24.6 |
219 |
6.0 |
315 |
42.0 |
40.11 |
355 |
62.0 |
43.1 |
273 |
7.0 |
400 |
57.0 |
59.89 |
450 |
81.5 |
64.4 |
325 |
7.0 |
450 |
55.5 |
72.06 |
500 |
79.5 |
77.2 |
426 |
7.0 |
560 |
58.2 |
96.86 |
630 |
92.5 |
105.2 |
530 |
7.0 |
710 |
78.9 |
142.62 |
710 |
78.9 |
142.62 |
630 |
8.0 |
800 |
72.5 |
170.16 |
800 |
72.5 |
170.16 |
720 |
8.0 |
900 |
76.0 |
198.88 |
900 |
76.0 |
198.88 |
820 |
9.0 |
1000 |
74.4 |
250.33 |
1000 |
74.4 |
250.33 |
920 |
10.0 |
1100 |
72.4 |
286.04 |
1100 |
72.4 |
286.04 |
1020 |
11.0 |
1200 |
70.4 |
348.29 |
1200 |
70.4 |
348.29 |
Пример условного обозначения элемента трубопровода с торцевым кабелем вывода 325 мм с тепловой изоляцией обычного типа бесканальной прокладки:
Элемент трубопровода с торцевым кабелем вывода стальной 325х7,0/450 ППУ-ПЭ-сп ГОСТ 30732-2020.
|
|
|
