элемент трубопровода промежуточный с кабелем вывода
Фасонное изделие – элемент трубопровода промежуточный в ППУ изоляции является составной частью трубопровода и системы оперативно-дистанционного контроля (ОДК) и служит для подключения данного элемента к промежуточному коммуникационному терминалу 5-ти жильным кабелем вывода. Промежуточный элемент трубопровода с кабелем вывода устанавливается на участке теплотрассы, не превышающей по протяженности 300 метров между контрольными точками системы ОДК, место расположения вывода кабеля из оболочки расположено в середине элемента.
Место расположения промежуточного элемента в ППУ изоляции определяется проектом на систему ОДК. По конструкции промежуточный элемент – это мерный отрезок трубы ППУ обычно длиной в 1000 мм с вмонтированным 5-ти жильным кабелем вывода, выведенным для подключения к терминалу через отверстие в оболочке и герметично соединенным с медными проводами в теплоизоляционном слое ППУ конструкции. Промежуточный элемент трубопровода с кабелем вывода предусмотрен каталогом фасонных изделий в ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой".
Как правило, изделие производится для предизолированного трубопровода бесканального типа прокладки в полиэтиленовой оболочке и располагается в тепловой камере с расположенным в ней настенным ковером, либо для установки на теплотрассе данного элемента используется ковер наземный и подключение кабелей элемента и промежуточного терминала производится внутри наземного ковера.
Компания СТС Изоляция производит промежуточные элементы всех типов прокладки диаметрами от 32 до 820 мм. Возможно изготовление элемента большего диаметра.

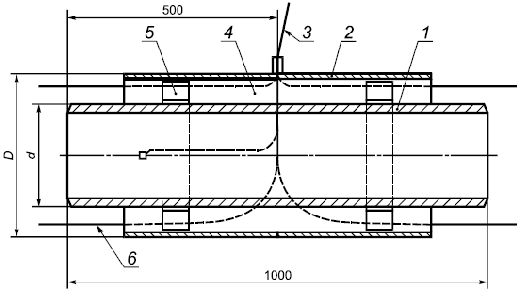

Схема конструкции промежуточного элемента трубопровода с кабелем вывода в ППУ изоляции:
1 — стальная труба промежуточного элемента;
2 — оболочка гидроизолирующая из ПЭ или ОЦ;
3 — кабельный вывод элемента трубопровода;
4 — слой теплоизоляции пенополиуретана (ППУ);
5 — центрирующая изделие в ППУ изоляции опора (центратор);
6 – медный проводник системы ОДК.
Таблица параметров элемента трубопровода промежуточного в ППУ изоляции по ГОСТ 30732-2020:
Стальная труба |
Тип1 |
Тип2 |
Наружный диаметр
С1н, ММ |
Толщина стенки min s, мм |
Наружный диаметр ПЭ трубы
Dн, мм |
Толщина ППУ изоляции, мм |
Масса, кг/п. м. |
Наружный диаметр ПЭ трубы
Dн, мм |
Толщина ППУ изоляции, мм |
Масса, кг/п.м. |
57 |
3.0 |
125 |
31.5 |
6.43 |
140 |
38.5 |
7.0 |
76 |
3.0 |
140 |
29.0 |
8.51 |
160 |
39.0 |
9.1 |
89 |
4.0 |
160 |
32.5 |
10.09 |
180 |
42.5 |
10.7 |
108 |
4.0 |
180 |
33.0 |
13.42 |
200 |
43.0 |
14.2 |
133 |
4.0 |
225 |
42.5 |
19.03 |
250 |
54.5 |
20.3 |
159 |
4.5 |
250 |
41.6 |
22.81 |
280 |
55.5 |
24.6 |
219 |
6.0 |
315 |
42.0 |
40.11 |
355 |
62.0 |
43.1 |
273 |
7.0 |
400 |
57.0 |
59.89 |
450 |
81.5 |
64.4 |
325 |
7.0 |
450 |
55.5 |
72.06 |
500 |
79.5 |
77.2 |
426 |
7.0 |
560 |
58.2 |
96.86 |
630 |
92.5 |
105.2 |
530 |
7.0 |
710 |
78.9 |
142.62 |
710 |
78.9 |
142.62 |
630 |
8.0 |
800 |
72.5 |
170.16 |
800 |
72.5 |
170.16 |
720 |
8.0 |
900 |
76.0 |
198.88 |
900 |
76.0 |
198.88 |
820 |
9.0 |
1000 |
74.4 |
250.33 |
1000 |
74.4 |
250.33 |
920 |
10.0 |
1100 |
72.4 |
286.04 |
1100 |
72.4 |
286.04 |
1020 |
11.0 |
1200 |
70.4 |
348.29 |
1200 |
70.4 |
348.29 |
Пример условного обозначения элемента трубопровода промежуточного с кабелем вывода 530 мм с тепловой изоляцией обычного типа бесканальной прокладки:
Элемент трубопровода промежуточный с кабелем вывода стальной 530х8,0/710 ППУ-ПЭ-сп ГОСТ 30732-2020.
|
|
|
