переход воздуховода круглый

Главная > Воздуховоды круглые оцинкованные > Каталог воздуховодов > Переход воздуховода круглый

переход воздуховода круглый

переход воздуховода круглый

Переходы воздуховода круглые — это фасонные элементы систем вентиляции, предназначенные для соединения между собой двух участков системы вентиляции разных диаметров — большего и меньшего. При этом выделяется три основных типа переходов — центральный, односторонний и со смещением (либо - односторонние, центральные и несимметричные).

Другой задачей, которую решают проектировщики и монтажники, устанавливая круглые переходы — это обеспечение равномерного движения воздуха, либо создание дополнительной тяги в воздуховодах вентиляционной системы.

Именно переходы позволяют сделать переход с диаметра на диаметр (или с одной системы вентиляции на другую — круглую на прямоугольную, например) плавной и сохраняющей производительность системы вентиляции фасонной частью. Компания СТС Изоляция производит переходы под заказ любого вида круглой формы в зависимости от потребностей проектируемой и монтируемой системы вентиляции. Переходы изготавливаются из тонколистового металла с оцинкованным покрытием. Толщина фасонных элементов колеблется от 0,55 до 1 или 2 мм. Типовые размеры трех видов переходов указаны в таблице ниже.

Однако переходы из оцинкованной стали используются не только для систем вентиляции, но и для базового производства компании СТС Изоляция — теплоизоляции трубопроводов и производства трубы ППУ по ГОСТ 30732-2020, включая фасонные переходы стальные в стальной оцинкованной защитной наружной оболочке для строительства теплотрасс надземной и канальной прокладки. Для качественной герметизации и защиты пенополиуретановой (ППУ) теплоизоляции при изготовлении фасонных элементов трубопровода (перехода в ППУ изоляции) используются переходы стальные из тонколистовой стали с цинковым антикоррозионным покрытием, конструкция которых включает в себя сам элемент перехода и прикрепленные к нему прямые отрезки двух разных диаметров. Собранное в одно целое данное изделие и является наружным кожухом уже для стального перехода, теплоизолированного по технологии «труба в трубе» на заводе изоляции труб ППУ СТС Изоляции.

При сборке перехода для последующей его теплоизоляции замки, соединяющие отдельные части сборного перехода обеспечиваются дополнительным проходом крепящего замка для того, чтобы изделие было более прочным в местах соединения своих исходных частей. За счет этого удается достичь герметичности и целостности изделия в процессе изготовления тепловой ППУ изоляции, когда полимерный компонент закачивается между стальной частью из черной трубы и стальным наружным кожухом и в процессе пенообразования (гелеобразования) развивает высокое давление на стенки наружного оцинкованного кожуха перехода.

При монтаже систем вентиляции чаще всего используется ниппельное или фланцевое соединение на переходе.

Технологические возможности позволяют изготавливать вентиляционные переходы диаметрами от 125 до 1250 мм.

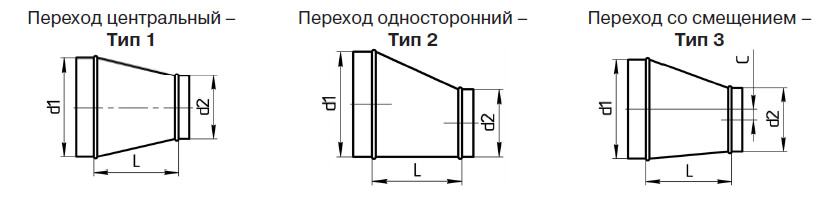

Таблица параметров для переходов (центрального, одностороннего и со смещением):

Диаметр d1, мм Диаметр d2, мм Тип 1 Тип 2,3
Длина L, мм Плошадь, м2 Вес, кг Длина L, мм Плошадь, м2 Вес, кг
125 100 64 0.07 0.4 164 0.11 0.5
160 100 112 0.11 0.5 212 0.14 0.7
125 78 0.09 0.4 178 0.14 0.7
200 100 167 0.16 0.7 267 0.19 0.9
125 133 0.14 0.7 233 0.19 0.9
160 85 0.12 0.6 185 0.18 0.8
250 100 236 0.21 1.0 336 0.27 1.2
125 202 0.20 1,0 302 0.27 1.2
160 154 0.19 0.9 254 0.26 1.2
200 99 0.17 0.8 199 0.25 1.1
280 125 243 0.25 1.1 343 0.33 1.5
160 195 0.24 1.1 295 0.32 1.4
200 140 0.21 1.0 240 0.зо 1.3
250 71 0.17 0.8 171 0.28 1.3
315 125 291 0.32 1.4 391 0.39 1.7
160 243 0.30 1.3 343 0.38 1.7
200 188 0.28 1.3 288 0.37 1.6
250 119 0.25 1.1 219 0.34 1.5
280 78 0.22 1.0 178 0.32 1.4
355 160 298 0.38 2.1 398 0.46 2.6
200 243 0.38 2.1 343 0.46 2.6
250 174 0.32 1.8 274 0.42 2.4
280 133 0.30 1.7 233 0.39 2.2
315 85 0.26 1.5 185 0.34 1.9
400 160 365 0.47 2.6 465 0.56 3.1
200 310 0.45 2.5 410 0.55 3.1
250 241 0.39 2.2 341 0.52 2.9
280 200 0.39 2.2 300 0.50 2.8
315 152 0.35 2.0 252 0.47 2.6
355 97 0.30 1.7 197 0.42 2.4
450 200 378 0.56 3.1 478 0.67 3.7
250 310 0.57 3.2 410 0.64 3.6
280 269 0.50 2.8 369 0.62 3.5
315 221 0.47 2.6 321 0.59 3.3
355 166 0.42 2.4 266 0.54 3.0
400 109 0.36 2.0 209 0.49 2.7
500 200 447 0.69 3.8 547 0.79 4.4
250 378 0.65 3.6 478 0.77 4.3
280 337 0.63 3.5 437 0.75 4.2
315 289 0.59 3.3 389 0.71 4.0
355 234 0.54 3.0 334 0.67 3.7
400 177 0.48 2.7 277 0.61 3.4
450 109 0.40 2.2 209 0.54 3.0
560 250 461 0.82 4.6 561 0.95 5.3
280 420 0.79 4.4 520 0.93 5.2
315 371 0.75 4.2 471 0.89 4.9
355 317 0.70 3.9 417 0.85 4.7
400 260 0.65 3.6 360 0.80 4.4
450 191 0.56 3.1 291 0.72 4.0
500 122 0.47 2.6 222 0.64 3.6
630 250 557 1.03 5.7 616 1.14 6.3
280 516 1.00 5.7 575 1.12 6.2
315 468 0.97 5.4 527 1.09 6.0
355 413 0.92 5.1 472 1.05 5.8
400 356 0.88 4.9 415 0.99 5.5
450 287 0.81 4.5 346 0.91 5.1
500 219 0.73 4.1 277 0.80 4.4
560 136 0.63 3.5 195 0.70 3.9
710 355 528 1.21 6.7 600 1 ~ Х 1 7.4
400 471 1.16 6.4 520 1.28 7.1
450 402 1.10 6.1 480 3.25 6.9
500 333 1.00 5.5 400 1.14 6.3
560 251 0.89 4.9 350 1.10 6.1
630 155 0.74 4.1 250 0.92 5.1
800 400   1.52 8.4 594 1.52 8.4
450 526 1.45 8.0 526 1.45 8.0
500 457 1.37 7.6 457 1.37 7.6
560 375 1.25 6.9 390 1.27 7.0
630 279 1.10 6.1 300 1.20 6.6
710 174 0.89 4.9 220 0.96 5.3
900 450 663 1.89 14.9 663 1.89 14.9
500 594 1.77 13.9 594 1.77 13.9
560 512 1.66 13.1 512 1.66 13.1
630 416 1.50 11.8 416 1.50 11.8
710 311 1.31 10.3 350 1.39 10.3
800 187 1.06 8.4 250 1.18 9.3
1000 500 732 2.27 17.9 732 2.27 17.9
560 649 2.14 16.8 649 2.14 16.8
630 553 1.98 15.6 553 1.98 15.6
710 448 1.81 14.3 448 1.81 14.3
800 490 2.16 I / . U 490 2.16 ,7.0
900 352 1.81 14.3 352 1.81 14.3
1000 215 1.42 11.2 250 1.42 11.2
1250 630 897 3.35 26.3 897 3.35 26.3
710 792 3.17 24.9 792 3.17 24.9
800 668 2.91 22.9 668 2.91 22.9
900 531 2.62 20.6 531 2.62 20.6
1000 393 2.23 17.6 393 2.23 17.6
1120   1.72   300 1.84 14.5
