элемент трубопровода Z-образный

элемент трубопровода Z-образный

элемент трубопровода Z-образный

Фасонное изделие Z-образный элемент трубопровода является естественным компенсатором для тепловых деформаций теплотрасс в ППУ изоляции и предусмотрен перечнем изделий по каталогу ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой".

Конструктивно изделие Z-образного элемента трубопровода представляет из себя соединение отрезка изолированной ППУ трубы и двух отводов в единое изделие с нанесенной тепловой изоляцией. Производство фасонного элемента ведется в заводских условиях предприятием-изготовителем предварительно изолированных пенополиуретаном трубопроводов.

Изготавливается Z-образный компенсатор с теплоизоляционным слоем из пенополиуретана и гидрозащитным покрытием из оболочки полиэтиленовой (ПЭ) для подземной бесканальной прокладки тепловых сетей и оболочкой оцинкованной (ОЦ) для наземного способа прокладки трубопровода с установкой в изделии медных проводов системы ОДК. ГОСТ 30732-2020 предусматривает производство данного фасонного изделия диаметрами от 32 до 273 мм, но при соответствующем проектном решении возможно изготовление Z-образного элемента трубопровода большего диаметра.

К достоинствам данного типа изделий можно отнести простоту производства и монтажа, относительно низкую стоимость в сравнении с теплоизолированными сильфонными компенсаторами, высокую надежность конструкции и гарантированный длительный срок эксплуатации.

Недостатком Z-образного и аналогичных компенсаторов (П-образный и L-образный элементы) является габаритность изделия, необходимость проведения дополнительных земельных работ, установку дополнительных опорных конструкций, увеличение гидравлического сопротивления системы (увеличение углов-поворотов), что особенно затрудняет их применение при реконструкции трубопроводов тепловых сетей и систем горячего водоснабжения при плотной городской застройке.

Z-образный компенсатор устанавливается при монтаже в горизонтальной плоскости при бесканальном способе прокладки и в вертикальном исполнении при наземной прокладке трубопровода.

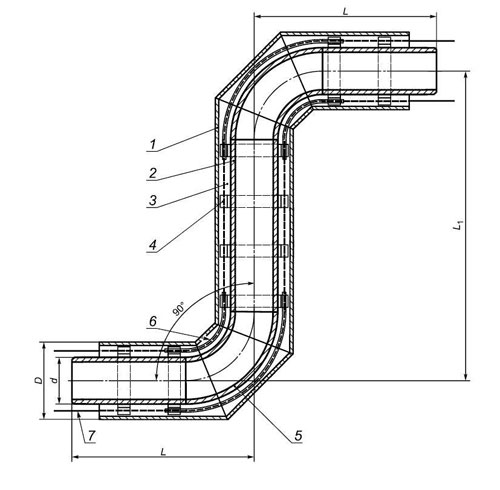

Конструкция Z - образного элемента в ППУ изоляции:

1 — защитная оболочка из полиэтилена или стали;
2 — стальной трубопровод;
3 — изоляция из пенополиуретана (ППУ);
4 — центрирующая опора (центраторы);
5 — стальной отвод изгиба изделия;
6 — электроизоляционная трубка (для труб со стальной оболочкой);
7 — медный проводник системы ОДК.

Таблица размеров Z-образного элемента в ППУ изоляции (мм):

D
L
L1
D
L
L1
32
1000
2000
325
1050
2100
38
1000
2000
426
1100
2200
45
1000
2000
530
1200
2400
57
1000
2000
630
1280
2560
76
1000
2000
720
1370
2770
89
1000
2000
820
1470
2940
108
1000
2000
920
1570
3140
133
1000
2000
1020
1620
3240
159
1000
2000



219
1000
2000



273
1000
2000




По заказу могут изготавливаться элементы с другими метрическими характеристиками.

Пример условного обозначения Z- образного элемента в ППУ изоляции диаметром 219 мм с изоляцией первого типа в полиэтиленовой оболочке:

Z-образный элемент 219х6,0/315 ППУ-ПЭ ГОСТ 30732-2020.
