заглушка металлическая с кабелем вывода

заглушка металлическая с кабелем вывода

заглушка металлическая с кабелем вывода

Данное фасонное изделие предусмотрено каталогом ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой", но в отдельном исполнении не поставляется, так как в полевых условиях сложно собрать теплоизолированный элемент трубопровода с кабелем вывода. Заглушка металлическая с кабелем вывода является составной частью других предизолированных пенополиуретаном (ППУ) элементов, изготавливаемых в заводских условиях компаниями производителями ППУ изолированных трубопроводов, а именно таких изделий, как:

  • труба ППУ с металлической заглушкой изоляции и кабелем вывода,
  • концевой элемент трубопровода с торцевым кабелем вывода.

Конструкция данного вида заглушки предусматривает наличие отверстий для протяжки через них кабеля вывода, соединяющего провода системы ОДК трубопровода с терминалом, монтируемом в настенном ковере тепловой камеры или в наземном ковере. Длина металлической заглушки данного вида составляет 650 мм для трубы ППУ подземной бесканальной прокладки трубопровода в полиэтиленовой оболочке и 200 мм для прокладки труб в ППУ изоляции в стальной оцинкованной защитной оболочке.

Компания СТС Изоляция изготавливает данные изделия в составе концевых элементов трубопровода с торцевым кабелем вывода.

Пример условного обозначения металлической заглушкой изоляции с кабелем вывода 89 мм обычного типа для бесканальной прокладки:

Металлическая заглушка изоляции с кабелем вывода 89-650 ГОСТ 30732-2020.

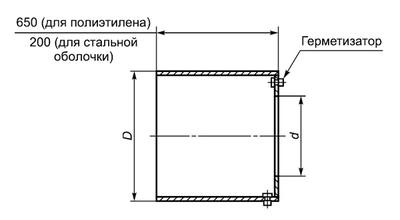

Схема металлической заглушки изоляции

Таблица размеров металлической заглушки изоляции, мм

Диаметр трубы, мм Диаметр оболочки, мм d, мм D, мм L, мм (ГОСТ) L, мм
Ду32 110 36 120 650 200
Ду40 110 52 120 650 200
57 125 61 135 650 200
76 140 80 150 650 200
89 160 93 170 650 200
108 180 112 190 650 200
133 225 137 235 650 200
159 250 163 260 650 200
219 315 223 325 650 200
273 400 277 410 650 200
325 450 331 460 650 200
377 500 383 515 650 200
426 560 432 570 650 200
530 710 432 720 650 200
630 800 636 820 650 200
720 900 726 920 650 200
