тройниковое ответвление ППУ-ОЦ параллельное с металлической заглушкой изоляции

тройниковое ответвление ППУ-ОЦ параллельное с металлической заглушкой изоляции

тройниковое ответвление ППУ-ОЦ параллельное с металлической заглушкой изоляции

Фасонные элементы в ППУ изоляции по ГОСТ 30732-2020 поставляются производителями ППУ изолированных трубопроводов в стандартной укомплектованности, когда каждый элемент состоит из одного изделия, так и в комбинированном виде, при котором в одном изделии могут объединяться два фасонных изделия. Такие фасонные изделия называются комбинированными.

Одним из примеров такого элемента трубопровода является тройниковое ответвление параллельное со стальной заглушкой изоляции — в данном случае в стальной оцинкованной изоляции.

Тройниковое ответвление параллельное в ППУ изоляции представляет собой соединительный элемент ППУ изолированного трубопровода, который позволяет монтировать трубы ППУ в сложной конфигурации, разветвляющей систему трубопровода на большое число ответвлений к потребителям относительно магистральной части трубопровода.

Изготавливается тройниковое ответвление данного типа путем приварки отвода параллельно и перпендикулярно основной трубе и последующей приварке к меньшей части изделия металлической заглушки изоляции. Чаще всего монтаж данного изделия производится в заводских условиях самими производителями труб ППУ, а не монтажниками в процессе прокладки труб ППУ. Это снижает риски брака данного собранного изделия и повышает скорость строительно-монтажных работ.

Тройниковое ответвление параллельное с металлической заглушкой изоляции предназначено для крепления бокового трубного ответвления к основной магистрали трубы ППУ, что дает возможность распределения прокачиваемых потоков теплоносителя или иного вещества по трубопроводу и одновременно с этим на время заглушать данное ответвление.

В качестве заглушки изоляции может выступать как стальная заглушка изоляции, герметируемая термоусаживаемой лентой, так и стальная оцинкованная заглушка, производимая аналогично всей наружной гидроизоляционной оболочке из оцинкованной тонколистовой стали.

ГОСТ 30732-2006 практически не содержит конструкций комбинированных фасонных элементов и их параметры и конструкция соответствуют каталогам и технологическим альбомам производителей предизолированных труб ППУ изоляции.

Компания СТС Изоляция изготавливает все возможные комбинированные изделия в ППУ изоляции по заказу потребителей предварительно изолированных трубопроводов по ГОСТ 30732-2020. При необходимости мы можем разработать схему отдельного комбинированного фасонного изделия под требование заказчика, если проект прокладки трубопровода содержит использование данного ряда фасонных изделий в отдельном исполнении, а заказчик хочет получить комбинированное изделие из данных элементов в качественном заводском исполнении.

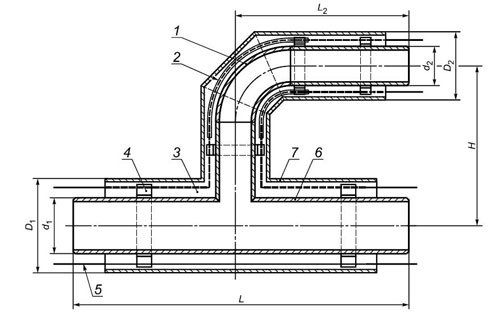

Схема тройника параллельного в ППУ изоляции в оцинкованной оболочке (дополнительно с металлической заглушкой изоляции):

1 — отвод стальной крутоизогнутый;
2 — оболочка защитная из стали оцинкованной (ОЦ);
3 — элемент системы ОДК (медные провода);
4 — ППУ изоляция фасонного изделия;
5 — электроизоляционная трубка;
6 — центрирующие фасонное изделие центраторы.

Таблица параметров тройникового ответвления параллельного в ППУ изоляции в оцинкованной оболочке (с металлической заглушкой изоляции дополнительно).

d2
d1
32
38
45
57
76
89
108
133
159
219
273
325
426
530
630
720
820
920
1020
L
1200
1200
1200
1200
1300
1300
1300
1300
1400
1400
1800
1800
1900
2000
2000
2000
2000
2100
2100
32
H
730
730
730
730
760
790
810
850
880
980









38
H

730
730
730
760
790
810
850
880
980
1100








45
H


730
730
760
790
810
850
880
980
1100
1170







57
H



730
760
790
810
850
880
980
1100
1170
1320






76
H




770
800
820
860
900
990
1110
1180
1330
1550





89
H





810
830
870
910
1000
1120
1190
1340
1560
1680




108
H






850
880
920
1010
1130
1200
1360
1570
1700
1840



133
H







900
930
1030
1150
1220
1370
1580
1710
1850
1990


159
H








950
1040
1160
1230
1390
1600
1730
1870
2010
2140

219
H









1070
1190
1260
1420
1630
1760
1900
2040
2180
2290
273
H










1220
1290
1450
1660
1790
1930
2070
2220
2330
325
H











1320
1480
1690
1820
1940
2100
2260
2380
426
H












1540
1750
1880
2020
2160
2300
2420
530
H













1710
1840
1980
2120
2340
2460
630
H














1940
2080
2230
2380
2510
720
H















2120
2260
2420
2555
820
H
















2310
2455
2590
920
H

















2490
2640
1020
H


















2680

Примечание – Возможно уменьшение длины L трубопровода с каждой стороны.
