фитинги стальные

Для соединения стальных труб в ППУ изоляции в разветвленную трубопроводную систему теплопроводов тепловых сетей и изменения направления потока носителя трубопровода (вода, пар) используются теплоизолированные пенополиуретаном по аналогичной технологии нанесения теплоизоляции «труба в трубе» стальные фитинги, штампованные и гнутые детали которых являются комплектующим материалом при производстве теплоизолированных фасонных изделий по ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой".

Наиболее употребляемые при строительстве трубопроводов стальные фитинги производятся из обычной углеродистой стали, легированной и оцинкованной стали и являются надежным способом соединения трубопроводов и основными видами фитингов являются отводы, переходы и тройники (тройниковые ответвления). Для тепловой изоляции пенополиуретаном компания СТС Изоляция приобретает изготовленные в заводских условиях стальные формованные отводы и переходы, являющиеся составной частью теплоизолированных ППУ отводов и переходов, имеющих после изготовления другие метрические параметры. Тройники и ответвления изготавливаются из стальных труб (для изготовления тройникового ответвления также используются гнутые отводы).

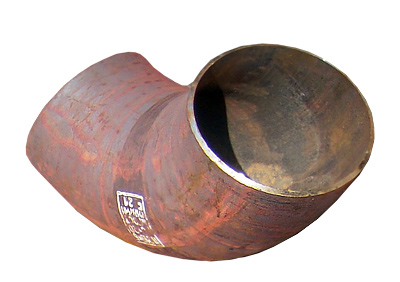

Отводы стальные позволяют менять геометрию прокладываемого трубопровода в горизонтальной и вертикальной плоскостях, а также одновременно обеспечивать трубопроводную систему естественными компенсаторами (углы-повороты, П-образные элементы компенсации трубопровода, состоящие из нескольких отводов). В процессе изготовления теплоизолированных отводов к крутоизогнутым отводам типа 3D (R = 1,5 DN) по ГОСТ 17375-2001 "Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R = 1,5 DN). Конструкция" привариваются стальные патрубки различной длины, после чего сварная конструкция собирается в сборку с наружной защитной оболочкой из полиэтиленовой или стальной оцинкованной защитной оболочкой. Отцентрованная друг к другу центрирующими опорами (центраторами) сборная конструкция теплоизолируется пенополиуретановым теплоизоляционным материалом с получением готовой к монтажу конструкции типа сэндвич «труба в трубе». В зависимости от требований проекта компания СТС Изоляция изготавливает теплоизолированные стальные отводы ППУ углом поворота с шагом в 5 градусов.

Переходы стальные – это тип фитинга, предназначенный для соединения в трубопроводе между собой двух труб с разными диаметрами. Сужение диаметра трубопровода за счет использования перехода повышает давление внутри трубы, увеличение диаметра – наоборот. Производятся стальные переходы в большинстве случаев бесшовные и сварные листовые. Согласно требований ГОСТ 17378-2001 устанавливаются технические параметры использования на трубопроводах переходов нержавеющих, штампованных, бесшовных, концентрических, производимых как из высоколегированной, так и обычной углеродистой стали. Компания СТС Изоляция изготавливает теплоизолированные переходы в ППУ изоляции с полиэтиленовой и стальной оцинкованной наружной оболочкой для трубопроводов тепловых сетей с температурой до 140 (150) градусов С и рабочим давлением до 1,6 МПа. К штампованному переходу также привариваются два стальных патрубка, после чего производится сборка фасонного элемента перехода. Для изготовления теплоизолированных ППУ фитингов используются переходы из углеродистых и низколегированных сталей (сталь Ст3, 10, 20, 09Г2С). Нанесение тепловой изоляции на переходы осуществляется аналогично другим фасонным изделиям по ГОСТ 30732-2020.

Для разделения потока жидкости или газа, прокачиваемого по трубопроводу, используется третий тип фитингов – стальные тройники или тройниковые ответвления. Компания СТС Изоляция изготавливает данные изделия в заводских условиях, технология сборки и нанесения тепловой ППУ изоляции также аналогична описываемой выше для фасонных изделий по ГОСТ 30732-2020.

Более подробная информация о данных изделиях находится в разделе каталога фасонных изделий производимой нашей компанией.
