тройник с шаровым краном воздушника

тройник с шаровым краном воздушника

тройник с шаровым краном воздушника

Тройник с шаровым краном воздушника в ППУ изоляции.

Производим теплоизолированные пенополиуретаном (ППУ) тройники с шаровым краном воздушника или спускника в полиэтиленовой оболочке для бесканальной прокладки и в стальной оболочке для канальной и наземной прокладки труб в ППУ изоляции.

Тройник изолированный ППУ с шаровым краном воздушника устанавливается на верхнем ответвлении изделия и служит для выпуска воздуха (стравливания воздушной пробки) из трубопроводной системы при ремонтных работах, а также при подключении и отключении системы теплоснабжения.

Тройники с шаровым краном воздушника и/или спускника в ППУ изоляции устанавливаются в тепловой камере в непосредственной близости от запорной и регулирующей шаровой арматуры участка трубопровода для осуществления подконтрольного обслуживающему персоналу процесса слива теплоносителя и сгона воздуха из системы при профилактических и ремонтных работах.

Компания СТС Изоляция изготавливает стандартные тройники стальные с шаровым краном воздушника и/или спускника в ППУ теплоизоляции диаметрами 32-530 мм. При необходимости могут быть изготовлены данные тройники больших рабочих диаметров. Согласно ГОСТ 30732-2020 тройники с шаровыми кранами воздушника могут изготаливаться диаметрами до 1420 мм по основанию тройника линейной части трубопровода. Теплоизоляция ППУ наносится на данное изделие аналогично другим фасонным элементам по ГОСТ 30732-2020, тепловая изоляция может быть изготовлена в обычном (первый тип изоляции) и усиленном по толщине (второй тип изоляции) варианту.

В качестве спускников и воздушников нашей компанией используются шаровые краны балломакс (ballomax) малых диаметров.

Места сварки стального патрубка тройника меньшего диаметра и шарового крана изолируется антикоррозионным лакокрасочным покрытием. Теплоизоляционный слой пенополиуретана в месте приварки к тройнику шарового крана воздушника или спускника обеспечивается специальной гидроизоляционной защитой – полимерной муфтой или термоусадочной лентой для бесканальной прокладки трубы и стальной оцинкованной заглушкой при наземном типе прокладки предизолированного ППУ трубопровода.

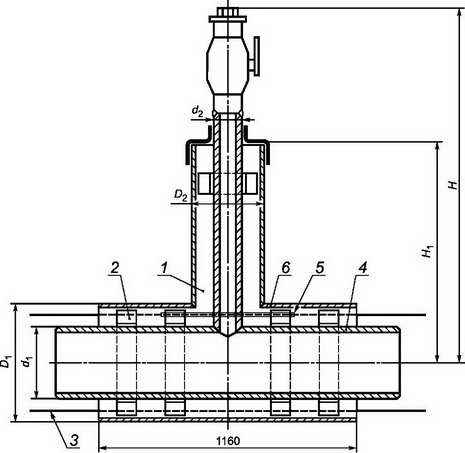

Схема тройника с воздушником в ППУ изоляции.

1 — тепловая изоляция ППУ;
2 — центрирующая опора (центратор);
3 — медный провод — индикатор системы ОДК;
4 — стальная труба тройника;
5 — электроизоляционная трубка (для труб со стальной защитной оболочкой);
6 — защитная гидроизоляционная оболочка (полиэтилен или сталь).

Таблица параметров тройников с воздушником в ППУ изоляции:

Наружный диаметр стального
ствола (d1), мм
Наружный диаметр крана
воздушника (d2), мм
Высота от центра трубы,
включая кран воздушника (Hb), мм
Масса изделия
(усредненная), кг
32  25   541  9,1
38  25  544  9,5
45  25  548   10,1
50  32  554  11,7
76  32  560  13,7
89  32  570  17,9
108  32  580  20,7
133  32  595  25,5
159  32  605  31,4
219  32  635  50,4
273  32  665  69,0
325  32  690  81,0
426  32  740  105,3
530  50  790  132,1
630  50  840  162,0
720  50  870  197,8
820  50  940  247,4
920  50  985  286,1
1020  50  1035  345,1
1220  50  1135  411,7
1420  50  1235  492,6

Пример условного обозначения тройника стального с шаровым краном воздушника бесканальной прокладки в полиэтиленовой оболочке диаметром 219 – 32 мм с изоляцией ППУ первого типа:

Тройник стальной с шаровым краном воздушника 219х6-32 ППУ-ПЭ-сп ГОСТ 30732-2020.
