монтаж трубы ППУ изоляции

Прокладка трубопроводов в ППУ изоляции имеет свои особенности, вызванные прежде всего нанесением тепловой изоляции из вспененного полимерного пенопласта пенополиуретана (ППУ) и защищенного снаружи полиэтиленовой или стальной оцинкованной трубой-оболочкой в заводских условиях технологией предварительной теплоизоляции труб типа сборной конструкции «труба в трубе». В связи с этим монтируемые трубы, фасонные элементы всех типов, компенсационные устройства и шаровая запорная арматура трубопровода тепловых сетей устанавливаются без необходимости последующего нанесения тепловой изоляции на прямые и криволинейные участи тепловой сети.

Монтажные бригады компании СТС Изоляция производят монтаж труб, изготовленных на заводе изоляции труб ППУ компании по ГОСТ 30732-2020 подземного бесканального, канального и надземного способов прокладки с рабочей температурой до 140 градусов С и давлением в трубопроводе до 1,6 МПа. В процессе работ производится не только укладка трубы ППУ изоляции, но всех криволинейных участков и элементов тепловой сети, включая установку приборов системы ОДК и элементов трубопровода, обеспечивающих работу данной электронной контрольной системы.

Производим также ремонтные работы на действующих трубопроводах — замене изношенной тепловой изоляции, для чего применяем ремонтные комплекты, состоящие из теплоизоляционных полуцилиндров скорлупы ППУ и стальных отвальцованных кожухов из листового холоднокатанного листа толщиной от 0,5 до 1 мм с антикоррозионным защитным покрытием.

Прокладка труб в ППУ изоляции обеспечивает радикальное сокращение тепловых потерь на эксплуатируемых тепловых сетях и увеличивает сроки эксплуатации стальных теплотрасс. Теплогидроизолированные трубы по ГОСТ 30732-2020 обеспечивают высокие качественные показатели тепловой изоляции благодаря промышленной переработке современного теплоизоляционного материала - пенополиуретана (ППУ).

Системы теплоснабжения объединяются системой трубопроводов разных типов (магистральный теплопровод, распределительные теплопроводы, разводящие и внутриквартальные теплопроводы) с источником тепла – ТЭЦ и котельными с конечными потребителями тепловой энергии. Для трубопроводов тепловых сетей и составных ее элементов трубопровода, рабочая температура пара в которых выше 140 градусов, компания СТС Изоляция производит в заводских условиях новый тип комбинированной тепловой изоляции труб ППУ типа «сэндвич», состоящей не из одного ППУ слоя, а из двух теплоизоляционных слоев – термостойкого из минеральной ваты, налагаемого на поверхность стальнхе труб и фасонных элементов и энергосберегающего – наносимого на минеральную вату и состоящего из пенополиуретана.

Системы теплоснабжения на основе транспортировки горячей воды подразделяются на закрытые системы (замкнутые) и на открытые (разомкнутые) системы теплоснабжения. В открытых системах теплоснабжения циркулирующий теплоноситель (вода), подаваемая от источника нагревания воды частично или полностью разбирается потребителями, а в закрытых системах – используется только в качестве теплоносителя, который нагревает собой циркулирующий водяной поток непосредственного потребителя тепла. То есть в закрытой системе теплоснабжения трубопроводы присоединены к тепловым сетям через теплообменные аппараты, в которых подогревается поступающая на водоразбор водопроводная вода (или воздух). Теплоноситель в этой системе трубопроводов отдает часть тепловой энергии и полностью возвращается к источнику. В открытой системе теплоснабжения вода забирается непосредственно из теплотрассы тепловой сети и передает тепло потребителю в помещениях через радиаторы и другое оборудование. Таким образом, в этой системе используется не только тепловая энергия теплоносителя, но и собственно теплоноситель. Часть теплоносителя, не использованная у потребителей как тепло и горячая вода, возвращается обратно в котельную.

При прокладке тепловых сетей систем теплоснабжения и горячего водоснабжения (ГВС) наше предприятие использует стальные трубы ППУ, фасонные изделия и элементы трубопровода в ППУ изоляции, а также теплоизолированные аналогичным способом шаровые краны Балломакс и Навал по ГОСТ 30732-2020.

Использование при строительстве теплотрасс предизолированных пенополиуретаном трубопроводов позволяет надежно решить проблему наружной коррозии, вызываемой химическими и электрохимическими процессами под воздействием окружающей среды, трубопроводов тепловых сетей за счет надежности применяемых материалов в теплогидроизоляционной конструкции предизолированной трубы ППУ. Бесканальный способ прокладки теплопровода значительно снижает сметные расходы за счет сокращения общестроительной части работ и отказа от значительного объема ЖБИ изделий при строительстве теплотрасс.

Применение ППУ изоляции при прокладке трубопроводов теплотрасс позволяет снизить на 30—40% строительную стоимость тепловых сетей, значительно уменьшить трудовые затраты и расход необходимых строительных материалов.

Прокладка трубопроводов в ППУ изоляции включает в себя следующие основные технологические этапы:

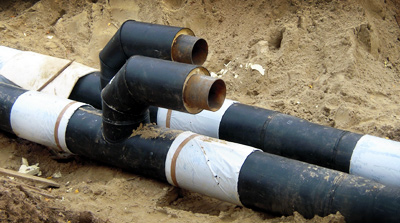

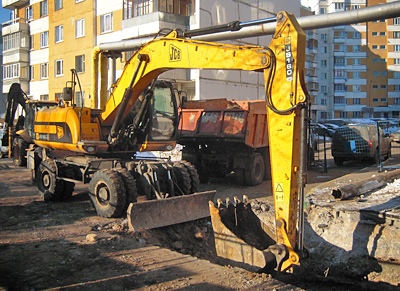

1) разметка и трассировка профиля спроектированного трубопровода, шурфление по трассе, выемка грунта под трубы в ППУ изоляции подземной бесканальной прокладки и асфальтового покрытия при подготовке траншеи для последующих работ;
2) укладка песчаной подсыпки, укладка на дно траншеи или на бровке труб и фасонных элементов и сварочные работы (трубы, элементы трубопровода, запорная шаровая арматура);
3) установка шаровых кранов в тепловой ППУ изоляции с использованием надземных коверов, монтаж компенсаторов (сильфонный компенсатор, П-образный и Г-образный компенсаторы,) а также неподвижных опор (НОП) и скользящих опор, ответвлений и иных фасонных изделий;
4) выборочная дефектоскопия сварных швов, опрессовка трубопровода для проверки его герметичности и соответствия требованиям эксплуатации;
5) строительство ЖБИ камер, установка стеновых вводов и компенсационных матов на участках трубопроводов подвергаемых постоянным перемещениям естественной компенсации;

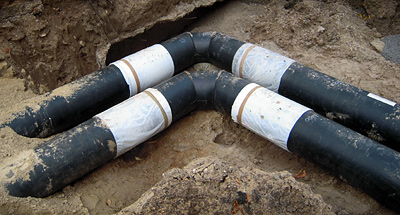

6) соединение медных проводов, изоляция стыков пенополиуретаном и установка приборов системы ОДК;
7) засыпка траншеи и смонтированного трубопровода песком и благоустройство территории.

Проектирование типа тепловой изоляции для современных тепловых сетей осуществляется в соответствии с требованиями СНиП 2.04.07-86* «Тепловые сети», а требования к теплоизолированным конструкциям и оборудованию относительно допустимого по нормам плотности теплового потока трубы ППУ, определяемого по диаметру трубопровода, температуре теплоносителя и вида прокладки системы (надземная или подземная бесканальная и канальная), определяются на основании СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов» с изменением № 1.
