Надежное безаварийное функционирование и длительная эксплуатация предварительно изолированных трубопроводов ППУ бесканальной прокладки труб отопления, труб теплоснабжения и труб горячего водоснабжения тепловых сетей невозможно без качественной изоляции стыков труб ППУ. Качественная изоляция стыков труб в пенополиуретановой теплоизоляции является залогом максимального использования имеющихся технологических преимуществ пенополиуретана как современного теплоизоляционного материала для трубопроводных систем предизолированных трубопроводов.

Для изоляции стыков труб ППУ используется следующие основные материалы: муфта термоусадочная, апликатор (клеевая подоснова), лента термоусаживаемая (термолента), компоненты ППУ, оцинкованный кожух.

Технология изоляции стыков трубопроводов ППУ изложена в разделах сайта компании СТС Изоляция по заделке стыков и изоляции стыков.

«Инструкция по соединению сигнальных проводников на стыках трубопровода»

Соединить основной сигнальный и транзитный провод на торцах трубопровода с помощью обжимной втулки.

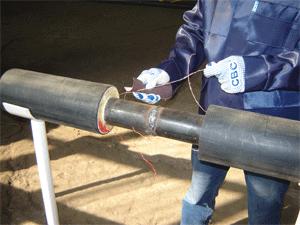

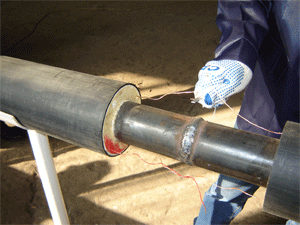

С помощью пассатижей, на следующем стыке, аккуратно выпрямить и растянуть скрученные в спираль провода и, не допуская изломов, расположить параллельно трубе.

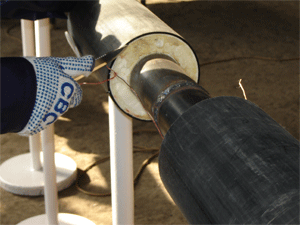

С помощью ножа или стамески удалить с торцов труб на стыке наружный слой пенополиуретановой изоляции на глубину 10 мм, а если изоляционный слой пены намокший, то необходимо убрать на всю глубину мокрую пену.

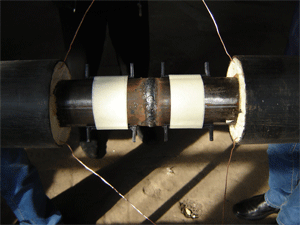

При помощи крепежной ленты прикрепить к металлической трубе держатели проводов. Одним отрезком ленты фиксируются одновременно два держателя для разных проводов. Лента оборачивается вокруг стальной трубы 2 раза с нахлестом 10 %.

Провода зачистить с помощью наждачной бумаги от остатков пены и краски, а затем тщательно обезжирить.

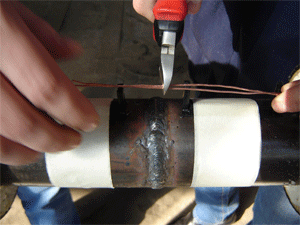

Натянуть провода для соединения «встык» и отрезать лишние части, бокорезами, таким образом, чтобы не было слабины при соединении.

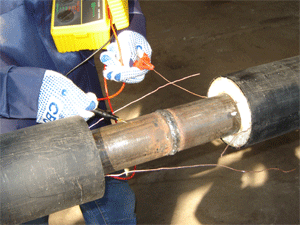

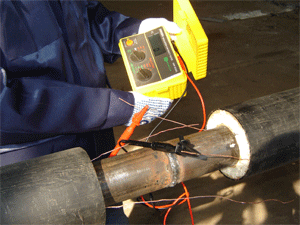

Произвести измерение сопротивления проводов (Rпр.) на первом стыке (начиная от торца трубы) с помощью контрольно-монтажного тестера.

Занести снятые показания в «АКТ проверки СОДК во время монтажа», - в столбец 5. Данные в таблицу заносить для каждого стыка. Номера стыков должны совпадать с номерами, указанными в схеме стыков.

Сравнить снятое значение сопротивления проводов с нормативными значениями для данной длины смонтированных проводников. Нормативные значения сопротивления проводов рекомендуется рассчитать до начала работ по монтажу проводников на стыках. Формула для расчета указана в «Измерение сопротивления проводников», а графическая зависимость отображена на «Сопротивление проводников трубопровода».

Если снятое значение отличается от нормативного значения произвести заново соединение проводов на предыдущем стыке.

Произвести измерение сопротивления изоляции (Rиз.) на первом стыке с помощью контрольно-монтажного тестера.

Занести снятые показания в «АКТ проверки СОДК во время монтажа» – столбец 7.

Сравнить снятое значение сопротивления изоляции с нормативными значениями для данной длины смонтированных проводников. Нормативные значения сопротивления изоляции рекомендуется рассчитать до начала работ по соединению проводников на стыках. Формула для расчета указана в «Измерение сопротивления изоляции», а графическая зависимость отображена на «Сопротивление изоляции трубопровода».

Если снятое значение отличается от нормативного значения произвести заново соединение проводов на предыдущем стыке.

После устранения выявленных дефектов произвести повторное измерение параметров. После ремонтных работ занести замеренные значения в «АКТ проверки СОДК во время монтажа» в соответствующие графы таблицы.

Произвести соединение основных сигнальных проводников на стыке п.п. 1723.

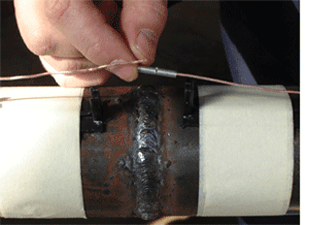

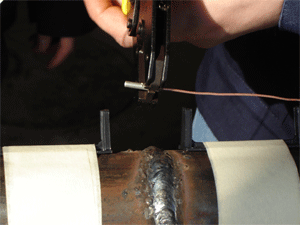

Вставить основной сигнальный провод первой трубы (труба с левой стороны стыка) в обжимную втулку на ½ часть ее длины. Опрессовать соединение с помощью обжимных клещей в пазе с обозначением «1,5».

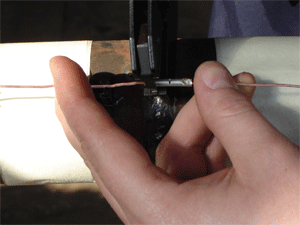

Вставить основной сигнальный провод второй трубы (труба с правой стороны стыка) в обжимную втулку до упора с другой стороны втулки. Опрессовать соединение.

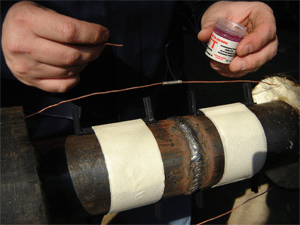

Полученное соединение обработать с помощью неактивного флюса - нанести неактивный флюс на оба конца обжимной втулки.

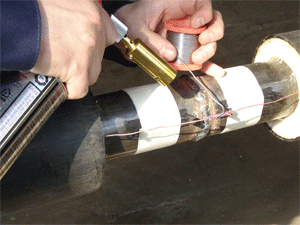

Обработанное соединение запаять с использованием припоя и паяльника газового либо электрического.

Проверить правильность соединения проводов. Соединение считается запаянным правильно, когда припой заполняет втулку с обеих сторон.

Потянуть с усилием за сигнальные провода. Соединение не должно быть нарушено.

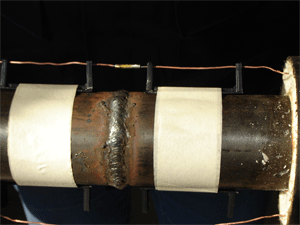

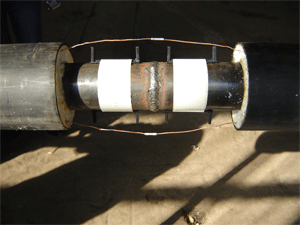

Зафиксировать спаянные проводники в прорезях держателя. Запрещено оборачивать держатели лентой поверх проводов.

Произвести соединение транзитных сигнальных проводников на стыке также как и основных сигнальных проводов п.п.17  23.

Произвести тепло- и гидроизоляцию стыка со смонтированными проводами («Инструкция по монтажу муфтовых соединений на стыках трубопровода»).

Прейти к монтажу системы на следующий стык трубопровода.

Смонтировать последовательно все стыки на трубопроводе согласно указаниям п.п. 2  25.

Произвести измерение сопротивления изоляции и сопротивления проводов с помощью контрольно-монтажного тестера с полностью смонтированной системы ОДК и занести данные в «АКТ проверки СОДК во время монтажа» в графу ИТОГО.
