трубы в изоляции ППУ с усилением

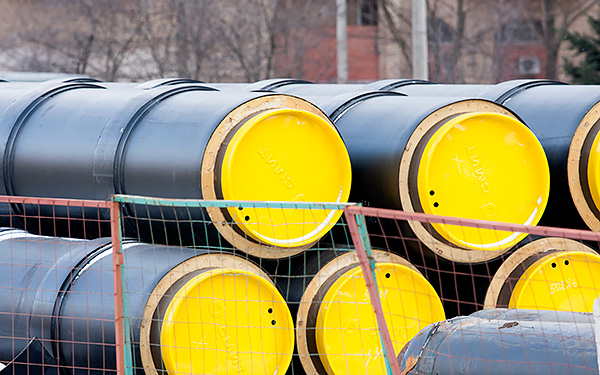

Труба в пенополиуретановой изоляции с усилением - это предварительно изолированная труба ППУ в полиэтиленовой оболочке, имеющая специальные бандажи (кольцевые участки большей, чем обычная оболочка, толщины. Как правило, толщина усиливающих колец-бандажей соответствует удвоенной толщине стенки полиэтиленовой оболочки основной несущей трубы), придающие изделию повышенную прочность.
Как правило, для производства усиливающих бандажей применяется полиэтилен трубных марок (не ниже ПЭ-80) высокой плотности низкого давления, имеющий соответствующие физико-механические свойства, а именно: относительное удлинение при разрыве – не менее 350%, увеличение длины при 110 градусах С (после прогрева) - не более 3%, стойкость в водном растворе поверхностно-активных веществ - не менее 2000 часов (постоянная нагрузка растяжения 4 МПа, температура 80 градусов С).
Трубы, усиленные бандажами, используются, прежде всего, при бесканальной прокладке теплотрасс (прокладке в грунте) на участках, где имеются (либо вероятны) механические нагрузки (например, под автомобильными дорогами, железнодорожным полотном, коллекторами, фундаментами зданий и сооружений, и другими аналогичными объектами, на входах в тепловые камеры и др.), движения грунтов или самого трубопровода (например, вследствие циклических изменений температуры теплоносителя и соответствующего расширения-сжатия материала труб), могущие привести к повреждениям внешней трубы-оболочки.
Таким образом, использование вспомогательных колец-бандажей на трубах в изоляции ППУ, позволяет предотвратить повреждения, преждевременный износ гидрозащиты (гидроизоляции), а также собственно слоя ППУ.
Усиленные бандажами трубы прокладываются в стальных трубах-футлярах несколько большего диаметра, чем внешний диаметр бандажа. Однако в ряде случаев усиленные бандажами трубы ППУ могут использоваться самостоятельно, что позволяет сократить стоимость строительно-монтажных работ.Использования усиливающих бандажей иногда оказывается не достаточно для надежной защиты трубопровода. Именно поэтому совместно с усилением бандажами могут использоваться и другие способы защиты: например, применение компенсирующих устройств (компенсаторов), полимерных матов из ППУ или вспененного или полиэтилена плотностью до 30 кг/куб. метр и т.д.
Основным нормативным документом, регулирующим производство и применение труб ППУ, усиленных бандажами, является, как и для обычных труб ППУ, ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Труба усиленная имеет такую же, как обычная труба ППУ, конструкцию, так же оборудуется системой оперативного дистанционного контроля (СОДК) и т.д.
Труба ППУ, усиленная бандажами, имеет специальную маркировку. Например, маркировка Трубы ППУ-30732-2020 ЭСВ-720х8-900 ППУ-ПЭ У означает: труба стальная электросварная в ППУ изоляции, наружный диаметр - 720 мм, толщина стенки - 8 мм, труба-оболочка полиэтиленовая, диаметром 900 мм, усиленная бандажами.
