металлическая заглушка ППУ изоляции трубопроводов тепловых сетей
Соединительные элементы предварительно изолированного трубопровода позволяют выстраивать в пространстве и в плоскости трубопроводы необходимой конфигурации, а также обеспечивать трубопроводную систему необходимым функционалом с точки зрения управления потоком транспортируемых по трубной системе веществ. Фасонный элемент для использования в процессе прокладки трубы ППУ — металлическая заглушка изоляции - может производится в нескольких исполнениях как в заводских условиях, так и монтироваться по месту прокладки теплотрассы.

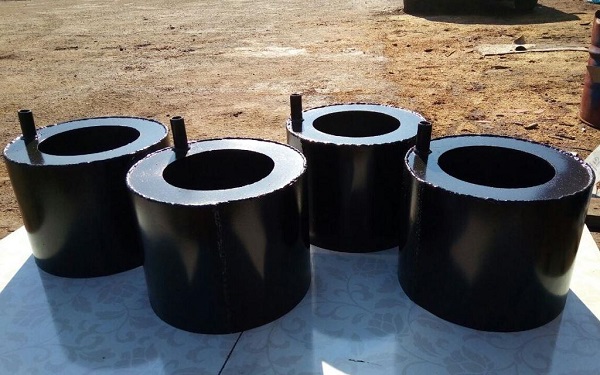

Заглушка металлическая в первом варианте представляет собой соответствующий по диаметру наружной оболочки трубы в изоляции ППУ (чаще всего — полиэтиленовой) заглушаемой теплоизолированной трубы в виде отрезка стальной трубы («стакана»), которая с торцевой стороны наглухо заварена круглой стальной вставкой. Данное изделие приваривается к концу теплоизолированного пенополиуретаном (ППУ) трубопровода и заглушает собой теплопровод в поперечном его разрезе. Чаще всего заглушки изоляции труб используются для временной изоляции трубопровода ППУ на участке, работа на котором временно приостановлена и законсервирована. По возобновлении работ заглушка удаляется и монтаж труб ППУ и фасонных изделий трубопровода в ППУ изоляции продолжается далее.
В зависимости от заказа наше предприятие делает металлические заглушки изоляции как отдельно от теплоизолированной трубы, так и в их соединенном исполнении для трубопроводов диаметров от 32 до 720 мм (по стальной трубе).
Для защиты металла и повышения коррозионностойкости заглушки изоляции труб ППУ покрываются снаружи антикоррозионным покрытием. Место сочленения заглушки с наружной оболочкой изоляции труб закрывается термоусадочной лентой по всему диаметру соединения заглушки и предварительно изолированного участка ППУ трубы.
Второй вариант решения вопроса по заглушению пенополиуретанового пенопласта в теплопроводе тепловой сети с использованием металлической заглушки изоляции состоит в том, что монтажные организации заказывают фасонное изделие под названием «труба ППУ с металлической заглушкой изоляции», которое производится в заводских условиях. Отличие данного изделия заключается в том, что работы по приварке заглушки к трубе ППУ осуществляются в заводских условиях базового нанесения тепловой ППУ изоляции и при монтаже сварные и изолировочные работы проводить не надо — заглушка уже присоединена к участку трубы в изоляции.
Другой сферой применения металлической заглушки изоляции является ее установка на другом фасонным элементе — на концевых элементах трубопровода с кабелем вывода, когда стальная часть заглушки защищает пенополиуретановый теплоизоляционный слой на конце трубопровода от проникновения влаги. тем самым происходит защита зоны расположения и соединения медных проводников системы оперативно-дистанционного контроля (ОДК) с многожильным кабелем вывода, соединяющим приборы контроля с проводниковой системой, всего участка трубопровода в ППУ изоляции.
