пластиковые (полимерные) трубопроводы - основные типа и разновидности методов тепловой защиты

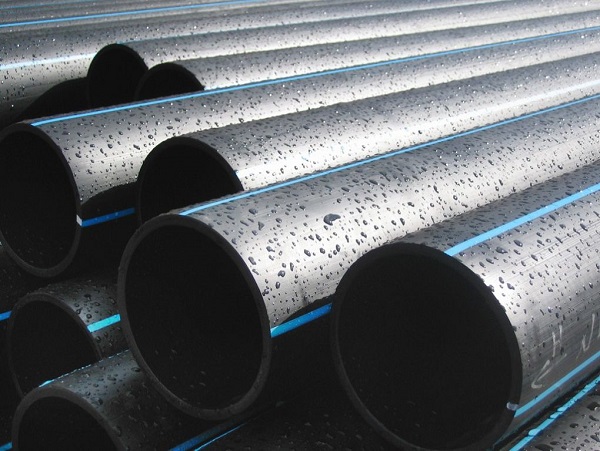

ФОТО: трубы полиэтиленовые.
Полимеры (используемые для изготовления трубопроводов) — это обобщенное название труб и соединительных элементов, изготавливаемых из пластических масс. Классификация данного типа труб из полимеров исходит из разделения труб на те, что изготовлены из термопластов и на те, что производятся из реактопластов.
КЛАССИФИКАЦИЯ.
Термопластические материалы достаточно разветвлены по исходному сырью и получаются из различных полимерных композиций, среди которых наиболее распространенные следующие:
- полиэтилен (ПЭ), в том числе сшитый различными технологиями полиэтилен (ПЭКС),
- полипропилен (ПП),
- поливинилхлорид (ПВХ),
- полиамид (ПА),
- полибутилен (ПБ) и другие.
Из реактопластов производятся:
- стеклопластиковые трубы,
- стекловолоконные трубы,
- остекленные трубы,
- силикатноэмалевые покрытия для стальных труб,
- трубы из эпоксидных (полиэфирных) смол.
ОПИСАНИЕ.
Полимерные трубы, производящиеся из разных полимерных пластических масс — это геометрически цилиндрические изделия, полые внутри и имеющее длину, значительно превосходящую диаметр (обычно от 0,5 - 6, а в некоторых случаях до 12 метров и более метров, при намотке трубы на специальные барабаны).
Полимерные трубы применяются в самых разных отраслях промышленности и хозяйства, в частности:
- для транспортировке воды, других жидкостей и газов,
- в строительстве,
- коммунальном хозяйстве,
- сфере связи,
- в распределительных системах теплоснабжения,
- в сетях холодного и горячего водоснабжения.
Во всех системах, где температура транспортируемого вещества колеблется в пределах +40 + 60 градусов, где давление внутри трубопровода составляет от 4 до 20 бар, применение полимерных труб весьма эффективно и широко распространено.
ТЕХНОЛОГИЯ ПРОИЗВОДСТВА.
Наиболее распространенная технология переработки полимерных материалов при производстве пластиковых труб — это одно и двухшнековая экструзия (то есть выдавливание расплавленного полимера в специальную форму и вытягивание таким образом трубы).
В этих случаях производятся трубы одно или двух слойные. Также распространена технология нанесения полимерной изоляции из полиэтилена преимущественно на стальные трубы нефтегазового сектора (также и для магистральных и распределительных систем водоснабжения). Это технология нанесения ВУС изоляции на трубы методом плоскощелевой боковой экструзии.
Среди наиболее распространенных сегодня полиэтиленовых труб производятся разные их типы — как напорные трубы, так и безнапорные. У данных труб разные толщины стенок, они производятся из разных марок полиэтиленов (ПЭ-63, ПЭ-80 и ПЭ-100). Все большее распространение получают системы с использованием сшитого полиэтилена. Это трубы РЕХ и трубы многослойные с использованием трубы РЕХ (металлопластиковые). По диаметрам данные трубы производятся от самых маленьких диаметров — от ду 16 мм (металлопластиковые трубы или трубы РЕХ) до больших магистральных труб 1600 мм и больших размеров.
ТЕПЛОВАЯ ЗАЩИТА ПОЛИМЕРНЫХ ТРУБОПРОВОДОВ.
Трубы из полимерных материалов могут поставляться как в отрезках разной длины, так и намотанными на специальные намоточные барабаны. Возрастает число типов трубопроводов с комбинированным использованием полимеров как в качестве материала для изготовления трубопровода, так и в качестве гидроизоляционного или теплоизоляционного наружного защитного слоя. Примером могут служить полимерные и стальные трубы ППУ изоляции с несущей пластиковой трубой из сшитого полиэтилена или другого полимера, трубы полимерные в теплоизоляции из вспененного полиэтилена, каучука, пенополистирола и других материалов разной плотности, гидроизоляционной конструкции, жесткие, полужесткие и интегральные (гибкие), а также классические предварительно изолированные тепловые трубы в пенополиуретановой теплоизоляции (ППУ изоляции).
Теплоизоляция труб полимерными теплоизоляционными материалами может производиться с применением скорлупы в форме цилиндров или полуцилиндров (так называемая съемная теплоизоляция), либо получением жесткой конструкции типа «труба в трубе» в заводских условиях — например при производстве тепловой трубы ППУ, когда между трубами (внешней и внутренней) заливается жидкая смесь компонентов пенополиуретана (ППУ). Залитая смесь полимерных компонентов превращается в ходе реакции в жесткий или полужесткий теплоизоляционный материал с великолепными защитными свойствами.
