оболочка оцинкованная (ОЦ)

оболочка оцинкованная (ОЦ)

оболочка оцинкованная (ОЦ)

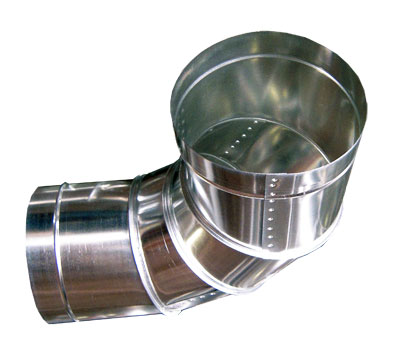

Оболочка оцинкованная для труб ППУ надземной прокладки.

Стальные воздуховоды круглой формы с нанесенным оцинкованным покрытием применяются в качестве наружной изоляции при производстве предварительно изолированных трубопроводов в пенополиуретановой (ППУ) теплоизоляции по ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Теплогидроизолированные (ТГИ) трубы ППУ и фасонные изделия стальные с тепловой изоляцией из пенополиуретана со стальным покровным слоем предназначены для прокладки тепловых сетей с температурой теплоносителя 140°С (допускается кратковременное повышение температуры до 150°С) и рабочим давлением до 1,6 МПа.

По техническому стандарту ГОСТ 30732-2020 оболочки оцинкованные производятся типоразмерами от 100 до 1600 мм и толщиной трубы-оболочки от 0,55 до 1 мм. Возможно изготовление наружной спиральнонавивной оболочки с большей стенкой. Длины труб-оболочек могут быть произвольными и зависят от мерности теплоизолируемых стальных труб (с учетом неизолированных концов трубы ППУ от 150 до 210 мм). Толщина теплоизоляционного слоя ППУ может составлять от 32 до 45 мм на предизолированных трубах мелких диаметров и 50 - 92,5 мм для трубопроводов средних и больших диаметров. Требования к толщинам оболочки и теплоизоляционного слоя при производстве фасонных элементов аналогично стандартам трубной изоляции.

Оболочка оцинкованная для ППУ изолированных труб производится по требованиям ГОСТ 14918-80 "Сталь тонколистовая оцинкованная с непрерывных линий" из стального рулонного штрипса шириной 137 мм. Для изготовления воздуховодов и фасонных элементов из оцинкованной стали компания СТС Изоляция использует высокопроизводительное оборудование, гарантирующее высокую точность раскроя заготовок и прочный внешний и внутренний шов крепления при вальцовке изделий (трубы-оболочки и элементов), что позволяет производить тепловую изоляцию пенополиуретаном с сохранением герметичности наружной оболочки. Данное требование является основным для оцинкованной оболочки для предизолированных ППУ трубопроводов, поскольку за счет надежной герметизации всей трубопроводной системы предотвращается вероятность попадания влаги в теплоизоляцию и связанная с ней возможность коррозии стальной трубы. В целях повышения коррозионной стойкости стальной оцинкованной оболочки допускается нанесение на ее внешнюю поверхность дополнительного лакокрасочного или полимерного покрытия.

Изоляция сварных швов ППУ трубопровода осуществляется комплектами для изоляции стыков, состоящими из стальных кожухов, термоусадочной ленты или мастики для герметизации мест крепления кожухов к концам труб ППУ и компонентов ППУ по нормам расхода, позволяющим получать теплоизоляцию места стыка с аналогичными ППУ трубе характеристиками.

Для раскроя стального листа при изготовлении оцинкованных кожухов и фасонных изделий нами используется установка плазменной резки системы Spiro Florett (США). Данная установка имеет компактную рабочую зону, внутреннюю вытяжку и систему самодиагностики. Точность резки стального оцинкованного листа на оборудовании составляет 0,5 мм. Навивка прямых участков воздуховодов также осуществляется на оборудовании торговой марки Spiro (Швейцария).

Технология тепловой изоляции предварительно изолированных трубопроводов «труба в трубе» за счет высокой адгезии полимерной теплоизоляции пенопласта ППУ к стальной трубе и стальной наружной оболочке позволяет достигать высоких качественных характеристик и длительного срока эффективной службы трубопроводной системы данного типа. Трубы в ППУ изоляции с применением оцинкованной оболочки снабжаются системой ОДК аналогично трубам ППУ и фасонным изделиям для подземной бесканальной прокладки.

Наша компания поставляет комплекты изоляции для надземных трубопроводов наружных сетей теплотрасс, состоящие из отвальцованных под определенный диаметр стальных кожухов длиной 450, 650 и 1000 мм (возможно изготовление отрезков других стандартов) и скорлуп теплоизоляционных из пенополиуретана для изоляции стыков и ремонтно-восстановительных работ.

Размеры труб ППУ в стальной оцинкованной оболочке (в миллиметрах).

Наружный диаметр и минимальная толщина стенки стальных труб*

Тип 1

Тип 2

Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой

Расчетная толщина слоя пенополиуретана

Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой

Расчетная толщина слоя пенополиуретана

Номинальный

Предельное отклонение

(+)

Номинальный

Предельное отклонение

 (+)

32 х 3,0

90; 110; 125

2,7; 3,5; 3,7

26,0; 36,5; 43,5

-

-

-

38 х 3,0

110; 125

3,2; 3,7

33,0; 40,5

-

-

-

45х3,0

125

3,7

37

-

-

-

57х3,0

125

3,7

31,5

140

4,1

38,5

76х3,0

140

4,1

29,0

160

4,7

39,0

89х4,0

160

4,7

32,5

180

5,4

42,5

108х4,0

180

5,4

33,0

200

5,9

43,0

133х4,0

225

6,6

42,5

250

7,4

54,5

159х4,5

250

7,4

41,5

280

8,3

55,5

219х6,0

315

9,8

42,0

355

10,4

62,0

273х7,0

400

11,7

57,0

450

13,2

81,5

325х7,0

450

13,2

55,5

500

14,6

79,5

426х7,0

560

16,3

58,2

600,630

16,3

77,6; 92,5

530х7,0

710

20,4

78,9

-

-

-

630х8,0

800

23,4

72,5

-

-

-

720х8,0

900

26,3

76,0

-

-

-

820х9,0

1000

29,2

72,4

1100

32,1

122,5

920х10

1100

32,1

74,4

1200

35,1

120,5

1020х11

1200

35,1

70,4

-

-

-

* Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается также применение труб других диаметров.
